產品價格¥4300.00元/臺
產品品牌HD韓東機械
最小起訂≥2 臺
供貨總量2000 臺
發貨期限自買家付款之日起 天內發貨
瀏覽次數1308
企業旺鋪http://www.lamvoysmart.com/com/shzqwm1998/
更新日期2022-03-22 16:48
品牌: |
HD韓東機械 |
所在地: |
上海 |
起訂: |
≥2 臺 |
供貨總量: |
2000 臺 |
有效期至: |
長期有效 |
產地: |
上海 |
產品類型: |
氣動制動器 |
| 產地 | 上海 |
|---|---|
| 產品類型 | 氣動制動器 |
| 產品認證 | 面議 |
| 額定電壓 | 面議 |
| 類型 | 通軸式制動器 |
| 適用機型 | 多種機械設備 |
| 售后服務 | 一年保修 |
| 用途 | 機械剎車制動 |
| 是否可定制 | 是 |
| 品牌 | 韓東HD |
| 型號 | NAB型 |
產品詳情介紹
備注:以上報價僅供參考,如需具體報價請聯系我們,我們會為您做真實有效報價單

技術參數
產品名稱:空壓通軸式制動器NAB型
產品類別:氣動制動器
品牌:韓東(HD)
產品型號:NAB-5T,NAB-5S,NAB-10T,NAB-10S,NAB-20T,NAB-40T,NAB-65T
(備注:不同型號價格不同)

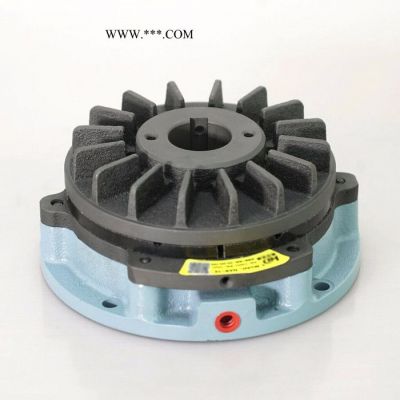

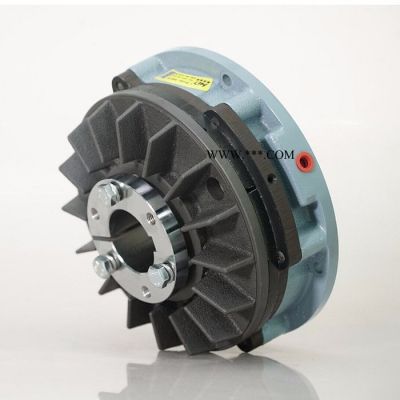

NAB型氣動剎車產品特征描述
1.NAB(標準型)空壓通軸式制動器,是用帶楔的圓錐形軸套管往軸上安裝,擁有摩擦板可在保持機械設備原樣的情況下進行交換的構造??堪惭b在帶輪轂的圓盤上的冷卻片來散發因摩擦而產生的熱量。
2.摩擦板是雙切口對開式,通過帶輪轂圓盤的孔,用螺絲刀把埋頭螺釘取出來后即可交換摩擦板。
3.靠調整空氣壓,使得停止順暢平穩。
4.良好的放熱效果,在較為惡劣的條件下也可使用用,并且能夠空轉使用。
5.可通過對空氣壓的調整在一定范圍內對轉矩進行調整。
6.因摩擦板較厚,所以使用壽命長,更換時,可在保持機械設備原樣的情況下進行。
NAB氣動剎車尺寸表:


產品安裝使用說明

1. 往軸上的安裝
NAB型制動器是用圓錐形軸套管按下列順序往軸上安裝。
1) 把軸鍵嵌入軸內,把制動器本體穿過軸。
2) 照準鍵,把圓錐形軸套管安裝在嵌入軸鎖定的位置處。
3) 把圓錐形軸套管的開口和附軸襯套圓盤的螺栓孔對齊,用3根安裝螺栓來鎖緊。在鎖緊時,一邊要觀看千分表,注意活塞安裝面的水平偏差度,一邊要爭取把偏差減到小程度而交錯均等的。
2. 往機臺上安裝
制動器的制動轉矩的支撐,用螺栓(4根)來固定法蘭部位,還有在本體的切口處放入轉矩栓來防止轉動。
安裝法蘭的面和軸的直角度要控制在0.05mm以內。
注)用4根螺栓固定的場合,為了不對制動器軸線的方向產生預負荷,把圓錐形軸套孔管固定到軸上,在確認和機臺之間不存在間隙之后進行安裝。
用途/應用領域
練膠機滾筒,輸送機,升降機,搬運機械,食品機械,印刷機械,粉碎機,電機制動,輪胎橡膠設備、食品機械、包裝機械、印刷機械,,成型機,自動機,線材機械,板材機械,填充機械, 合板制造、搬送機械, 制藥機械, 伸線材、纖維機械, 金屬加工, 合板制造機械, 制粉設備, 輪胎成型機, 造紙機械,升降裝置等行業。
