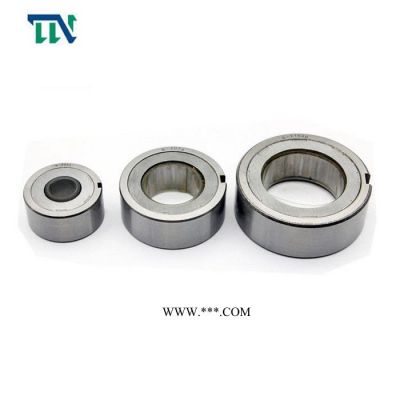

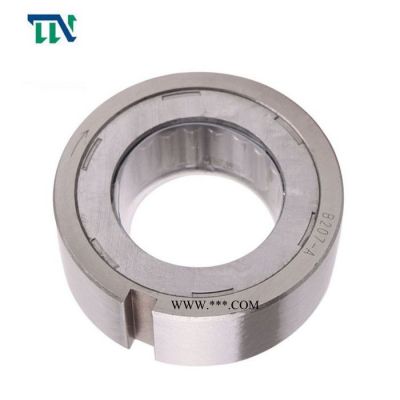

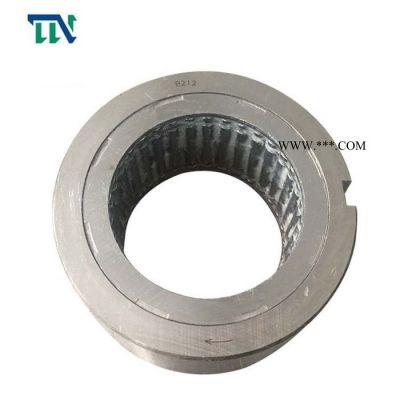

單向軸承,單向離合器,逆止器,超越離合器,軸
普通會員
產品價格￥100.00元/套
產品品牌未填
最小起訂≥1 套
供貨總量5000 套
發貨期限自買家付款之日起 天內發貨
瀏覽次數1317
企業旺鋪http://www.lamvoysmart.com/com/tncd/
更新日期2022-03-22 15:59
品牌： |
未填 |
所在地： |
江蘇 常州市 |
起訂： |
≥1 套 |
供貨總量： |
5000 套 |
有效期至： |
長期有效 |
是否提供加工定制： |
是 |
材質： |
軸承鋼 |
| 是否提供加工定制 | 是 |
|---|---|
| 材質 | 軸承鋼 |
| 類型 | 深溝球軸承 |
| 用途 | 包裝機、制袋機、減速機、提升機等 |
| 重量 | 0.6kg |
| 是否標準件 | 標準件 |
| 樣品或現貨 | 現貨 |
| 是否進口 | 非進口 |
| 滾動體列數 | 單列 |
| 滾道類型 | 球面滾道 |
| 使用特性 | 高溫 |
| 品牌 | TN |
| 型號 | CK-D3572（B200） |
| 加工定制 | 是 |
| 保持架及其材料 | F1碳鋼 |
| 軸承材質 | 軸承鋼 |
| Model | Torque Capacity | Drag Torque | Max .Overrunning (r/min) | Max.Idexing (cycle/min) | A(+0 to -0.6) | B | Keyway | With JIS Bearing No. | Shaft Dia. C(+0 to -0.025) | Weight
| |
| (N.m) | (N.m) | ||||||||||
|
|
| Shaft | Outer Race |
| (kg) | ||||||
| B203 | 39.2 | 0.1 | 2400 | 500 | 150 | 25 | 40(-0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0.23 |
| B204 | 58.8 | 0.1 | 2400 | 500 | 150 | 25 | 47(-0.014-0.039) | 5X3 | 6204 | 18.796 | 0.34 |
| B205 | 98 | 0.2 | 1800 | 400 | 150 | 25 | 52(0.017-0.042) | 5X3 | 6205 | 23.622 | 0.45 |
| B206 | 235 | 0.2 | 1800 | 350 | 150 | 28 | 62(-0.017-0.042) | 7X4 | 6206 | 32.766 | 0.68 |
| B207 | 372 | 0.2 | 1800 | 300 | 150 | 28 | 72(-0.017—0.042) | 7X4 | 6207 | 42.088 | 0.8 |
| B208 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 80(-0.017-0.042) | 10X4.5 | 6208 | 46.761 | 0.91 |
| B209 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 85(-0.020-0.045) | 10X4.5 | 6209 | 46.761 | 0.95 |
| B2010 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 90(-0.020-0.045) | 10X4.5 | 6210 | 56.109 | 1 |
| B2011 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 100(-0.020-0.050) | 10X4.5 | 6211 | 56.109 | 1.4 |
| B2012 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 110(-0.020-0.050) | 10X4.5 | 6212 | 70.029 | 1.8 |
| B2013 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 120(-0.020-0.050) | 10X4.5 | 6213 | 70.029 | 2.3 |
| B2014 | 1390 | 0.39 | 180 | 180 | 150 | 42 | 125(-0.024-0.060) | 12X4.5 | 6214 | 79.356 | 2.4 |
200系列凸輪離合器為軸部固定型,所以與離合器聯結的軸的硬度必須大于HRC56-60,而且研靡后厚度大于1.5mm,研靡精度應達到1.5級.每50 mm長的軸其錐度應不超過0.01mm.
在安裝時,避免使用錘子直接敲打凸輪離合器. 凸輪離合器必須按回轉方向指示的要求安裝在軸上。在安裝凸輪離合器時,離合器兩端應使用軸承固定,從而保證軸與凸輪離合器外圈的同軸度,以吸收可能施加在外圈徑向上的載荷.支架孔和軸的同心度應在0.05m以內.鍵的外型應遵照JIS B1301-1959的要求.
建議使用潤滑油.
與凸輪離合器相裝配的支架一側的孔公差符合以下所示范圍:
B203 B204 --+0至+0.025
B205 B206 B207 B208 B209 --+0至+0.030
B210 B211 B212 B213 --+0至+0.035
B214 --+0至+0.025
有關潤滑: 建議使用潤滑油潤滑.
