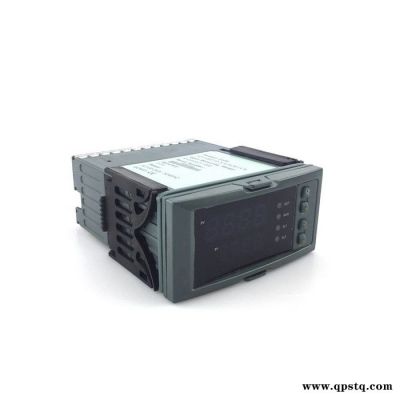

| HDR510系列單回路多功能數字顯示控制儀表針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理,構成數字采集系統及控制系統,廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
 單路輸入,雙屏LED數碼顯示,且帶有光柱模擬指示功能(0～100%)。
具備36種信號輸入功能,可任意選擇輸入信號類型;0.2%級測量精度。
熱電阻熱電偶信號分辨率可切換:1℃或0.1℃。
具備“上下限報警”、“延遲報警”、“斷線報警”、“閃爍報警”等報警功能,帶LED報指示。
具有電壓、電流變送輸出信號可選。
支持RS485、RS232串行接口,采用標準MODBUS RTU通訊協議。
儀表可帶RS232C打印功能,具有手動打印、定時打印、報警打印等功能。
帶DC24V饋電輸出,為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。

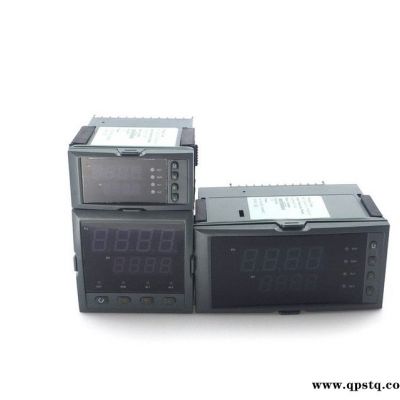

具備多種外形尺寸及樣式供用戶選擇。
參數設定密碼鎖定、參數設置斷電保存,具備參數恢復出廠設定功能。
儀表選型 | HDR510□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ | | ①規格尺寸 | ②輸入分度號 | | 代碼 | 寬*高*深 | 代碼 | 分度號(測量范圍) | A
B
C
D
E
F
H
K
L
M | 160*80*110mm(橫式)
80*160*110mm(豎式)
96*96*110mm(方式)
96*48*110mm(橫式)
48*96*110mm(豎式)
72*72*110mm(方式)
48*48*110mm(方式)
160*80*110mm(橫式/光柱)
80*160*110mm(豎式/光柱)
96*96*110mm(方式/光柱) | 00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56 | 熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻CU50(-50.0～150.0℃)
熱電阻CU53(-50.0～150.0℃)
熱電阻CU100(-50.0～150.0℃)
熱電阻PT100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2(-200.0～600.0℃)
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換
特殊規格 | | ③變送輸出1(OUT1) | | 代碼 | 輸出類型(負載電阻RL) | X
0
1
2
3
4
5
8 | 無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊規格 | | ④變送輸出2(OUT2) | | 代碼 | 輸出類型(負載電阻RL) | X
0
1
2
3
4
5
8 | 無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊規格 | | ⑤報警(繼電器接點輸出) | | 代碼 | 報警限數 | X
1
2
3
4 | 無輸出
1限報警
2限報警
3限報警
4限報警 | | ⑥通訊輸出 | | 代碼 | 通訊接口(通訊協議) | | X
D1
D2
D3 | 無通訊輸出
RS-485通迅接口(Modbus)
RS232通迅接口(Modbus)
RS232C打印接口 | | ⑦饋電輸出 | | 代碼 | 饋電輸出(輸出電壓) | X
1P
2P | 無輸出
1路饋電輸出
2路饋電輸出
如“2P(12/24)”表示路12V,
路24V饋電輸出。 | | ⑧供電電源 | | 代碼 | 電壓范圍 | A
D | AC/DC 100-240V (50/60Hz)

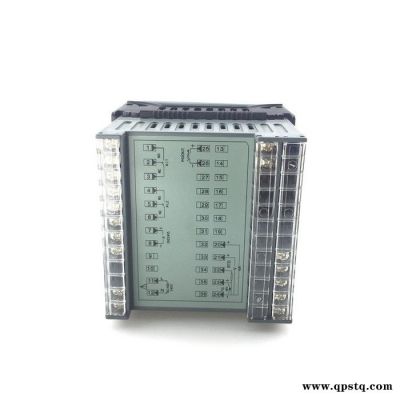

DC 20-29V | | ⑨備注 | | 無備注可省略 | | | 備注: | 1、選型時請根據接線圖來選擇功能,由于尺寸小的儀表接線端子少帶不了全功能,有的功能在同組端子上只能選擇其中一種功能。
2、規格尺寸為F型的儀表不帶RS232C打印接口,H型的儀表不帶RS232通訊接口和RS232C打印接口。
3、規格尺寸為D、E型的儀表,接線端子25～36間如有帶報警功能,繼電器觸點容量為AC125V/0.5A、DC24V/0.5A,規格尺寸為H型的儀表繼電器容量一樣,其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
4、在寫型號時必須完整,沒有選到的功能項不能省略,必須用“X”補上。
例:HDR510A-55-0/X/2/D1/1P(24)-A |
HDR510選型及使用說明請到資料下載處下載,歡迎來電來信咨詢定購! |
