類型	齒輪泵
材質	不銹鋼
驅動方式	電動
性能	耐磨
用途	化工泵
泵軸位置	臥式
葉輪數目	單級
流量	1.1-150（m3/h）
轉速	200-600（rpm）
排出壓力	0.3
適用范圍	液壓油、柴油、煤油
必需汽蝕余量	3
品牌	JOTO
型號	KCB

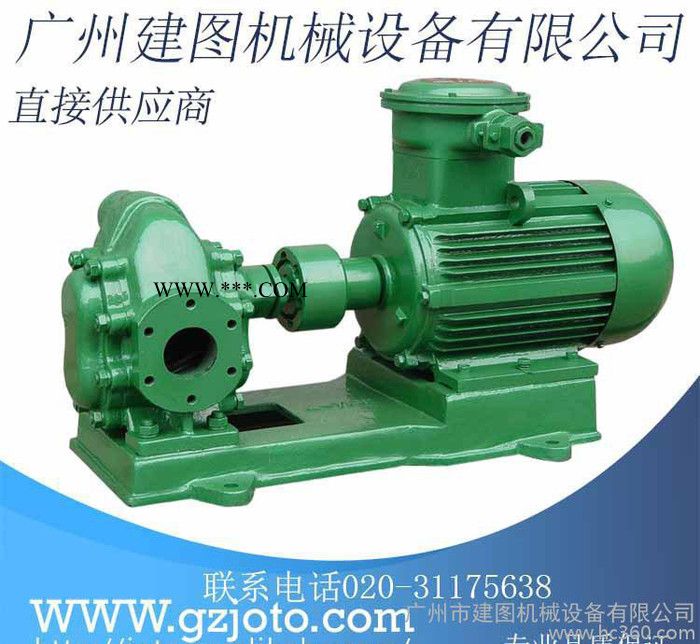

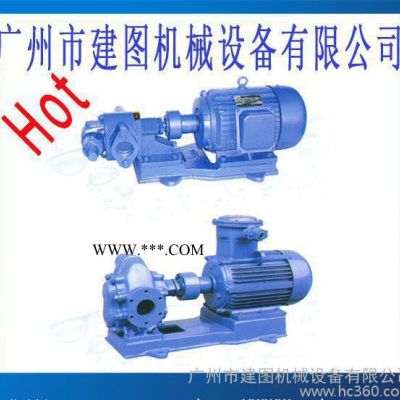

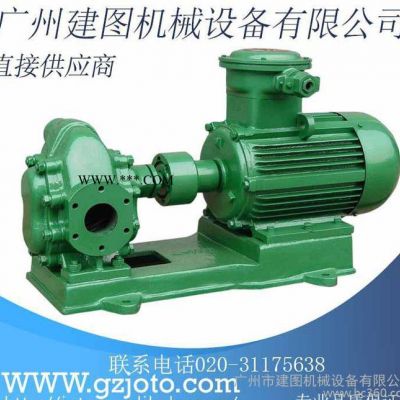

一、2CY齒輪式輸油泵產品概述：

1、本泵適用于輸送各種有潤滑性的液體，溫度不高于70℃，如需高溫200℃，同本單位聯系可配用耐高溫材料即可，粘度為5×10-5～1.5×10-3m2/s。2、本泵不適用于輸送腐蝕性的、含硬質顆粒或纖維的、高度揮發或閃點低的液體，如汽油、笨等。本型泵在泵體中裝有一對回轉齒輪，依靠兩齒輪的相互嚙合，把泵內的整個工作腔分兩個獨立的部分。泵運轉時主動齒輪帶動被動齒輪旋轉，當齒輪脫開嚙合時在吸入側**形成局部真空，液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側，單級單吸油泵齒輪進入嚙合時液體被擠出而排出泵外。 二、2CY齒輪式輸油泵結構說明：本產品由泵體、齒輪、前后泵蓋、安全閥、軸承及密封裝置等零、部件組成。1、泵體、前后蓋等零件為灰鑄鐵件，齒輪用**碳素鋼制作；亦可根據用戶需要用銅材或不銹鋼制作。2、安全閥。齒輪油泵2CY系列齒輪式潤滑泵自身不帶安全閥，用戶在使用時需自行在管路系統中安裝安全閥。KCB,2CY系列齒輪式輸油泵在后泵蓋或泵體上方裝有安全閥，當泵或排出管道發生故障或將排出閥門完全關閉而產生高壓和高壓?擊時安全閥**會自動打開，卸除部分或全部的高壓液體回到吸入腔，從而對泵及管道起到安全保護作用。3、軸承。2CY系列齒輪式潤滑泵全部采用DU軸承；可根據用戶要求采用錫青銅軸承。&0818.3-83.3、2CY1.1齒輪式輸油泵采用DU軸承；可根據用戶要求采用錫青銅軸承。KCB133-960、2CY8-60齒輪式輸油泵有采用DU軸承，錫青銅軸承和滾動軸承三種結構，需在訂貨時注明。訂貨時未注明者均按DU軸承結構供貨。軸承為內置型式，依靠被輸送介質進行潤滑；011軸承和錫青銅軸承能在非潤滑性介質中工作。4、軸封。本系列產品的軸端密封有骨架油封、機械密封及填料密封三種結構。a. 骨架油封：骨架油封的特點是維護、更換方便，成本低，但壽命較短。丁晴膠骨架油封適用于1001：以下工作環境；氟橡膠骨架油封適用于200℃以下工作環境。b. 1機械密封：機械密封的特點是密封可靠、壽命長，成本高。機械密封的基體用不銹鋼制造， 動、靜環視介質不同分別由YG8硬質合金或YG8-石墨制造，使用溫度在200℃以下。c. 填料密封：填料密封僅用于高溫油泵，其特點是耐高溫，有少量泄漏。使用過程中需根據泄漏情況經常進行調整，使用溫度在250℃：以下。用戶需何種型式的密封結構需在訂貨時注明。凡訂貨時未注明者均按丁晴膠骨架油封結構供貨。5、進、出油口型式。2CY系列齒輪式潤滑泵進、出油口為與口徑對應的英制管螺紋（G),直接制作在泵體上。KCB18.3-200、2CY1.1-12齒輪式輸油泵配帶管螺?口的腰形法蘭；其余泵不配帶法蘭，當用戶需要配帶法蘭時，應在訂貨中注明。6、泵與電機用彈性聯軸器連接，并安裝在公共底盤上。三、2CY齒輪式輸油泵型號定義：

 性能參數:

型 號	流量 m3/h	壓力 MPa	真空度 m.H2O	進出口徑 mm	配用 電機 型號	功率 KW
2CY1.1/14.5	1.1	1.45	5	G3/4"	Y90L-4	1.5
2CY2/14.5	2	1.45	5	G3/4"	Y100L1-4	2.2
2CY3.3/3.3	3.3	0.33	5	G1"	Y90L-4	1.5
2CY5/3.3	5	0.33	5	G11/2"	Y100L2-4	2.2
2CY8/3.3	8	0.33	5	G2"	Y132S-6	3
2CY8/6	8	0.6	5	G2"	Y132M1-6	4
2CY8/10	8	1.0	5	G2"	Y132M2-6	5.5
2CY12/1.3	12	0.13	5	G2"	Y112M-4	4
2CY12/3.3	12	0.33	5	G2"	Y132S-4	5.5
2CY12/6	12	0.6	5	G2"	Y132S-4	5.5
2CY12/10	12	1.0	5	G2"	Y132M-4	7.5
2CY18/3.6	18	0.36	5	70	Y132M2-6	5.5
2CY18/6	18	0.6	5	70	Y160M-6	7.5
2CY29/3.6	29	0.36	5	70	Y132M-4	7.5
2CY29/6	29	0.6	5	70	Y160M-4	11
2CY38/2.8	38	0.28	5	100	Y160L-6	11
2CY38/6	38	0.6	5	100	Y200L2-6	22
2CY60/3	60	0.3	5	100	Y180L-4	22
2CY100/3	100	0.3	5	150	Y250M-8	30
2CY100/6	100	0.6	5	150	Y315S-8	55
2CY120/3	120	0.3	5	150	Y250M-8	30
2CY120/6	120	0.6	5	150	Y315S-8	55
2CY150/3	150	0.3	5	150	Y280S-8	37
2CY150/6	150	0.6	5	150	Y315M1-8	75

適用范圍:2CY、KCB齒輪式輸油泵1、本泵適用于輸送各種有潤滑性的液體，溫度不高于70℃，如需高溫200℃，同本單位聯系可配用耐高溫材料即可，粘度為5×10-5～1.5×10-3m2/s。2、本泵不適用于輸送腐蝕性的、含硬質顆粒或纖維的、高度揮發或閃點低的液體，如汽油、笨等。本型泵在泵體中裝有一對回轉齒輪，依靠兩齒輪的相互嚙合，把泵內的整個工作腔分兩個獨立的部分。泵運轉時主動齒輪帶動被動齒輪旋轉，當齒輪脫開嚙合時在吸入側**形成局部真空，液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側，齒輪進入嚙合時液體被擠出而排出泵外。安裝尺寸圖:
