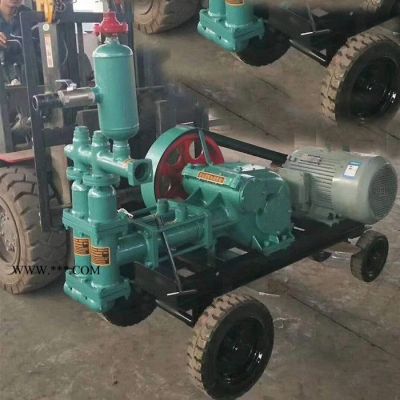

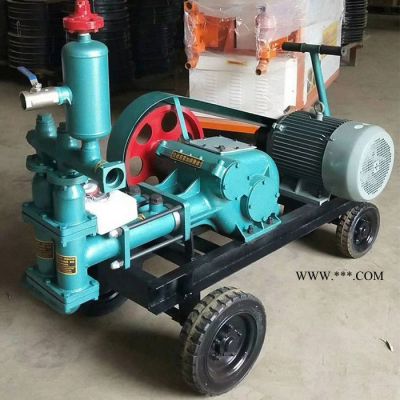

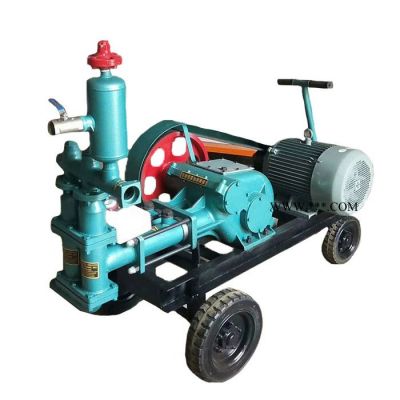

BW70-8雙缸砂漿泵主要由電動機、泵體、底座、泵頭、氣室、壓力表、清洗閥、帶輪傳動等部分組成。電動機產生的動力經皮帶傳動至泵體，經曲軸連桿的旋轉運動變?yōu)榛钊闹本€往復運動，從而控制泵頭內鋼球的開合進行吸排漿工作。
該泵屬于齒輪傳送箱體，箱體不含曲軸，整個箱體耐用性高，不受液壓油控制。聲音小、無噪音、加油方便。齒輪使用的是三缸地質泵，齒輪不易磨損。
泵頭主要由出漿管、進漿管、泵頭三通、鋼球墊、鋼球、四通焊接、氣室、密封組件等部分構成，為下進上出型，進漿管孔徑φ64mm，出漿管接頭為38快接，氣室上方設有M20×1.5內孔螺紋，便于安裝壓力表座及電控壓力表裝置。

BW70/8臥式雙缸砂漿泵參數

缸數    2個

缸徑    80mm

活塞行程  75mm

吸水高度                     2.5m

進水口直徑64mm

排水口直徑38mm

電機功率                     11KW

輸入轉速                     1460r/min

帶輪節徑                     φ400（B型×4槽）mm

三角帶型號B2032mm

沖次    100C/min

流量    75L/min

額定壓力                     8MPa

外形尺寸                     1200×850×900mm

整機重量                     490Kg

BW70/8水泥砂漿灌漿泵注意事項:

1.泵的工作介質應無雜質，無腐蝕性，含砂量不宜過大。

2.進行注漿作業，工作壓力不得超過額定壓力的80%，在較高壓力工作時間不得超過1小時，嚴禁快檔高壓注漿，否則容易造成機件損壞，或人身傷害。嚴禁高壓憋泵，每班使用完必須徹底清理泵頭，并派專人操作設備，注漿作業中注意壓力表變化。

3.每班使用完工后應根據砂漿沉淀時間合理安排洗泵，及時清除泵頭及缸體內的多余殘?jiān)逑捶椒閷⑽鼭{管接到清水池中，開機，打開清洗閥直至注出清水為至。每次注漿完畢，應立即徹底清洗泵頭內殘存漿液，直到注出清水為至，否則長時間停滯會造成漿液凝固、鋼球卡堵、泵頭不吸漿、漿量少、排漿困難、注漿壓力高等故障！！！

4.注意儲漿池內液面位置升降情況，液面太低要即時補充沖漿液；

設備運行時必須接通漿液，嚴禁泵頭、活塞的干磨而影響使用壽命。
