| 標準 | 國標 |
|---|---|
| 材質 | 不銹鋼 |
| 動作方式 | 電動 |
| 工作溫度 | 常溫 |
| 公稱通徑 | DN10-DN50 |
| 連接形式 | 法蘭，螺紋 |
| 流動方向 | 單向 |
| 適用介質 | 水 |
| 形態 | 活塞 |
| 用途 | 截止,放水,補水 |
| 零部件及配件 | 執行器 |
| 壓力環境 | 常壓 |
| 類型(通道位置) | 直通式 |
| 品牌 | 金口 |
| 型號 | ZCE |

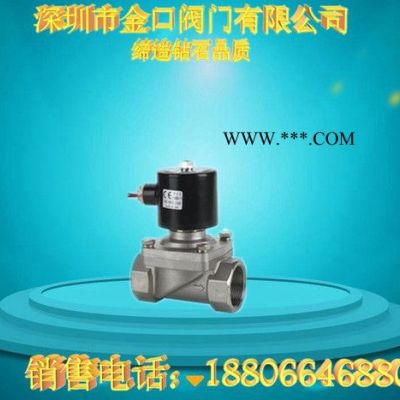

ZCE活塞式電磁閥，精益求精打造出口系類活塞式電磁閥
技術參數
公稱通徑 DN15~50mm連接方式 內螺紋
工作原理 先導活塞式
閥體材質 鑄鋼、不銹鋼
密封材質 丁晴橡膠NBR.氟像膠FKM. 聚四氟乙烯PTFE. 其他材質請咨詢
適用介質 蒸汽、液體、氣體、油品等
介質溫度 W1：-20℃~80℃ W3：-20℃~220℃ W4：-20℃~250℃
環境溫度 標準：-20~60℃
安裝方式 水平安裝 線圈垂直向上（其他方式請咨詢）
防護等級 通用型IP54，防爆型IP54
備注：特殊工況要求亦可根據客戶實際情況設計制造。
ZCE活塞式電磁閥，精益求精打造出口系類活塞式電磁閥電源參數
電源電壓 AC:220V 110V 50/60HZ DC:24V 12V
額定 J16 AC24VA DC12W
J17 AC32VA DC72W
功率 J18 AC32VA DC22W
電壓偏差 ±10%
電氣連接 普通型:標準接線盒
防爆型:標配M14x1.5內螺紋,G1/2內螺紋,內置接線盒
產品功能選型
符號 功能名稱 功能內容
B 防爆型 防爆等級dⅡBT4
略 常閉 通電閥開、斷電閥關
K 常開 通電閥關、斷電閥開
S 手動裝置 可手動開關閥
二、安裝尺寸：
ZCE活塞式電磁閥，精益求精打造出口系類活塞式電磁閥產品外形尺寸
型號 通徑 接管螺紋 壓力范圍[bar] 外形尺寸
規格 [mm] [G] AC DC L H
ZCE15 15 1/2 0.5~16 0.5~16 70 150
ZCE20 20 3/4 0.5~16 0.5~16 85 160
ZCE25 25 1 0.5~16 0.5~16 95 165
ZCE32 32 1-1/4 0.5~16 0.5~16 115 180
ZCE40 40 1-1/2 0.5~16 0.5~16 130 190
ZCE50 50 2 0.5~16 0.5~16 145 205
備注：以上技術參數和安裝尺寸為標準提供,其他等級壓力或特殊要求以訂貨時的約定和實物為準。
三、型號說明：
ZCE活塞式電磁閥型號編制說明
ZBS -15 -K -1440
>1.金口型號 >2.公稱通徑 >3.功能選型 >4.線圈選型
-16 0 0 0 #VALUE!
>5.公稱壓力 >6.閥體材質 >7.連接方式 >8.溫度選型 >9.密封選型
1代號 系列型號 2代號 公稱通徑 3代號 功能選型
ZBS 不銹鋼電磁閥 15 15mm K 常開型
ZCT 膜片電磁閥 20 20mm B 隔爆型
ZCA **膜片電磁閥 25 25mm E 澆封型
ZQDF 超長壽命活塞電磁閥 ...... ...... X 信號反饋
...... ...... S 手動裝置
4代號 線圈 代號 線圈 代號 線圈 5代號 公稱壓力 6代號 閥體材質
選型 選型 選型
J1 1230 J10 2284 J19 16 16bar T 銅
J2 1240 J11 ...... J20 40 40bar P4 不銹鋼304
J3 1440 J12 J21 64 64bar P6 不銹鋼306
J4 1552 J13 J22 100 100bar P6L 不銹鋼306L
J5 1638 J14 J23 ...... C 鑄鋼WCB
J6 1652 J15 其他特殊材質請咨詢
J7 1642 J16
J8 1871 J17
J9 2061 J18
7代號 連接方式 8代號 溫度選型 9代號 密封選型
G1/4 G1/4內螺紋 W1 -20℃~80℃ NBR 丁晴橡膠
P1/2 NPT內螺紋 W2 -20℃~130℃ FKM 氟橡膠
F 法蘭連接 W3 -20℃~220℃ PTFE 聚四氟乙烯
...... ...... W4 -20℃~250℃ PEK **聚四氟乙烯
32 32mm W5 250℃~450℃ H 金屬硬密封
40 40mm W6 -196℃~60℃ 其他特殊材質請咨詢
50 50mm ...... ......
選型說明
閥體箭頭標注方向必須與介質流向一致，如有雙向流動，請選購本公司電動閥或氣動閥。
流體中含有雜質顆粒，應視顆粒大小在閥前安裝過濾器（濾網≥80目）
直流（DC）電源線長度不宜過長，以免線圈功率損耗，產生壓降影響正常工作。 請您在設計控制方案中優先選擇常閉型
如需防爆電磁閥、持續長時間通電及特制電壓的要求請先咨詢后選擇型號。
