| 標準 | 國標 |
|---|---|
| 材質 | 不銹鋼 |
| 工作溫度 | 常溫 |
| 公稱通徑 | DN15-50 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 適用介質 | 水 |
| 形態 | 活塞式 |
| 用途 | 截止 |
| 零部件及配件 | 執行器 |
| 壓力環境 | 常壓 |
| 類型(通道位置) | 直通式 |
| 品牌 | 金口 |
| 型號 | ZBSF |

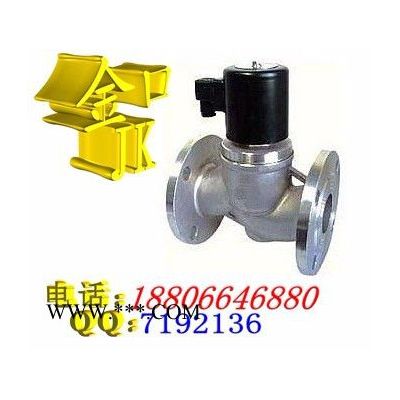

深圳金口ZBSF活塞電磁閥 深圳**ZBSF法蘭不銹鋼活塞電磁閥
一.產品用途
該電磁閥是工業過程自動化控制系統用的執行器，可廣泛地應用紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理和科研部門以及浴室、食堂、空調等人們日常生活設施中。二.結構特點
本閥為分步動作直接作用式電磁閥，在接受電控信號后能自動開啟或關閉
電磁部分、密封件全采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施
結構簡單、緊湊、融合了直動式和先導間接式產品的優點,在低壓或壓差為零情況下也能可靠工作
選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損，提高壽命。
絕大部分零件用不銹鋼或鑄造不銹鋼制成，防腐蝕性良好
深圳金口ZBSF活塞電磁閥 深圳**ZBSF法蘭不銹鋼活塞電磁閥技術參數
公稱通徑 DN15~50mm
連接方式 法蘭
工作原理 分步直動式/分步先導式
閥體材質 不銹鋼
密封材質 ding晴橡膠NBR.氟像膠FKM. 聚四氟乙烯PTFE. 其他材質請咨詢
適用介質 蒸汽、液體、氣體、油品及真空等
介質溫度 W1：-20℃~80℃ W2：-20℃~130℃ W3：-20℃~220℃
環境溫度 標準：-20~60℃
安裝方式 水平安裝 線圈垂直向上（其他方式請咨詢）
防護等級 鐵殼型:IP54 防爆型:IP54
備注：特殊工況要求亦可根據客戶實際情況設計制造。
選型說明
閥體箭頭標注方向必須與介質流向一致，如有雙向流動，請選購本公司電動閥或氣動閥。
流體中含有雜質顆粒，應視顆粒大小在閥前安裝過濾器（濾網≥80目）
直流（DC）電源線長度不宜過長，以免線圈功率損耗，產生壓降影響正常工作。
請您在設計控制方案中優先選擇常閉型
如需防爆電磁閥、真空電磁閥、持續長時間通電及特制電壓的要求請先咨詢后選擇型號
參數說明
型號規格：DN1～DN200
適用壓力：0.02～160MPa
適用介質：氣體、液體
介質溫度：-200～+350℃
介質粘度：小于50CSt（大于時需定制）
防護性能：IP65
閥門材質：304、316 、316SS、316L
控制方式：常開、常閉
電源電壓：DC12～127V?AC24～380V
連接方式：內螺紋、外螺紋、焊接、法蘭（適用壓力5MPa以下)
泄 漏 量：零
不銹鋼電磁閥備注: 特殊要求可定制。安裝尺寸根據所需要產品,用傳真方式或電話告知.
深圳金口ZBSF活塞電磁閥 深圳**ZBSF法蘭不銹鋼活塞電磁閥選型依據
電磁閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原 則，其次是根據六個方面的現場工況（即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇）。
選型依據：
1、根據管道參數選擇電磁閥的：通徑規格（即DN）、接口方式
1）按照現場管道內徑尺寸或流量要求來確定通徑（DN）尺寸；
2）接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。
2、根據流體參數選擇電磁閥的：材質、溫度組
1）腐蝕性流體：宜選用耐腐蝕電磁閥和全不銹鋼；食用超凈流體：宜選用食品級不銹鋼材質電磁閥；
2）高溫流體：要選擇采用耐高溫的電工材料和密封材料制造的電磁閥，而且要選擇活塞式結構類型的；
3）流體狀態：大至有氣態，液態或混合狀態，特別是口徑大于DN25時一定要區分開來；
4）流體粘度：通常在50cSt以下可任意選擇，若超過此值，則要選用高粘度電磁閥。
3、根據壓力參數選擇電磁閥的：原理和結構品種
1）公稱壓力：這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力來定；
2）工作壓力：如果工作壓力低則必須選用直動或分步直動式原理**工作壓差在0.04Mpa以上時直動式、分步直動式、先導式均可選用。
4、電氣選擇：電壓規格應盡量優先選用AC220V、DC24較為方便。
5、根據持續工作時間長短來選擇：常閉、常開、或可持續通電
1）當電磁閥需要長時間開啟，并且持續的時間多于關閉的時間應選 用常開型；
2）要是開啟的時間短或開和關的時間不多時，則選常閉型；
3）但是有些用于安全保護的工況，如爐、窯火焰監測，則不能選常開的，應選可長期通電型。
6、根據環境要求選擇輔助功能：防爆、止回、手動、防水霧、水淋、潛水。
DN15=390
DN20=410
DN25=430
DN32=530
DN40=600
DN50=750
DN65=1250
DN80=1550
DN100=2050
DN125=3500
DN150=5400
