| 加工定制 | 是 |
|---|---|
| 類別 | 行星減速機 |
| 齒輪類型 | 針輪減速機 |
| 安裝形式 | 立式 |
| 布局形式 | 擺線式 |
| 齒面硬度 | 硬齒面 |
| 用途 | 減速機 |
| 輸入轉速 | 1400(rpm) |
| 額定功率 | 5.5(kw) |
| 輸出轉速范圍 | 82(rpm) |
| 許用扭矩 | 2000(N.m) |
| 使用范圍 | 機械行業 |
| 級數 | 單級 |
| 減速比 | 17 |
| 品牌 | BEGEMA寶戈瑪 |
| 型號 | BWD3-17-5.5 |













參數:BEGEMA寶戈瑪擺線針輪減速機
一、產品介紹
行星擺線針輪減速機全部傳動裝置可分為三部分:輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套,在偏心套上裝有兩個稱為轉臂的滾柱軸承,形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道,并由擺線輪與針齒輪上一組環形排列的針齒相嚙合,以組成齒差為一齒的內嚙合減速機構,(為了減小摩擦,在速比小的減速機中,針齒上帶有針齒套)。 當輸入軸帶著偏心套轉動一周時,由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故,擺線輪的運動成為既有公轉又有自轉的平面運動,在輸入軸正轉周時,偏心套亦轉動一周,擺線輪于相反方向轉過一個齒從而得到減速,再借助W輸出機構,將擺線輪的低速自轉運動通過銷軸,傳遞給輸出軸,從而獲得較低的輸出轉速。
二、擺線針輪減速機使用范圍
行星擺線針輪減速機是依照少齒差行星傳動原理,擺線針齒嚙合實現減 速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式,是冶金、礦山、建筑、化工、紡織、輕工業等行業的**設備。
三、擺線針輪減速機產品特點
1.傳動比大。一級減速時傳動比為1/9--1/87。兩級減速時傳動比為1/99--1/7569。
2.傳動效率高。由于嚙合部位采用了滾動嚙合,一般一級傳動效率為90%--95%。
3.結構緊湊,體積小,重量輕。體積和普通圓柱齒輪減速機相比可減小1/2--2/3。
4.故障少,壽命長。主要傳動嚙合件使用軸承鋼磨削制造,因此機械性能與耐磨性能均佳,又因其為滾動摩擦,因而故障少,壽命長。
5.運轉平穩可靠。因傳動過程中為多齒嚙合,所以使之運轉平穩可靠,噪聲低。
6.拆裝方便,容易維修。
7.過載能力強,耐沖擊,慣性力矩小,適用于起動頻繁和正反轉運轉的特點。
四、擺線針輪減速機技術參數
功率:0.18KW~75KW
扭矩:70N·m~20000N·m
傳動比
單級:9-87
雙級:121-5133
三級:6545-446571
五、擺線針輪減速機型號

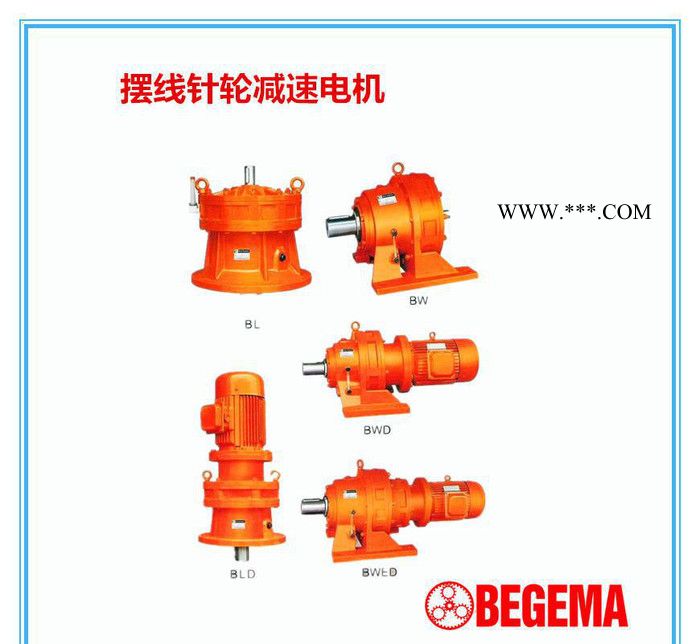

單級機型:X2、X3、X4、X5、X6、X7、X8、X9、X10、X11、X12
B0、B1、B2、B3、B4、B5、B6、B7、B8、B9
單級減速比:9、11、17、23、25、29、35、43、59、71、87
雙級機型:X21 X31 X41 X42 X52 X53 X63 X64 X74 X84 X85 X95 X106 X117 X128
B09 B10 B20 B21 B31 B41 B42 B52 B53 B63 B64 B74 B85 B95
雙級減速比:121 187 289 391 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 4189 5133 7569
數十年的專業生產與數控線的統一布控,精湛的工藝與嚴苛的要求造**了高品質的寶戈瑪減速機。我們支持批發與單件定制,提供免費的噴漆與包裝服務,多年的努力得到了業界廣泛的好評,期待與您的合作!
