產品功能:
電能質量分析:APLUS能夠進行諧波分析,支持50次以上的諧波分析,適用于變壓器的失真測量。
THD(Total Harmonic Distortion):提供電壓的總諧波失真和瞬時值的總諧波量。
TDD(Total Demand Distortion):提供電流的總諧波失真和標稱電流的總諧波量。
電壓和電流的不平衡評估:通過對稱分量矩陣(Fortescue)在3線和4線系統中評估[V]或[A]的正序、負序、零序。
無功功率補償分析:提供基頻無功功率Q1、失真的無功功率D(諧波)和總無功功率Q。
系統負荷變化檢測:能夠檢測系統負荷的變化。
技術參數:
直接測量值:可達690VLL以上,符合CAT III標準。
響應時間:小于100ms。
顯示:LED顯示,清晰易讀。
通訊接口:Modbus/RTU (RS485), 115.2kBd。
數字輸入/輸出:1路數字輸出和1路數字輸入,均為12/24VDC。
繼電器:1路繼電器,250VAC/2A或30VDC/2A。
可選參數:
Ethernet (Modbus/TCP):提供以太網接口。
Profibus DP 和 Modbus/RTU:支持Profibus DP和Modbus/RTU。
I/O擴展接口:提供I/O擴展接口。
模擬輸出:4路模擬輸出±20mA,電隔離。
數字I/Os:2路數字I/Os,數據模式可選。
應用領域:
發電與輸配電、自動化建筑與工廠生產過程、帶有異常失真測量的工業網絡、測試臺、控制應用等。
用戶受益:
系統狀態的獲取與控制、監控運行行為、能源消費的獲取(表計、負荷曲線、尖峰負荷)、電能質量分析、系統負荷變量與運行模式的記錄、電力設施與運行資源的保護。

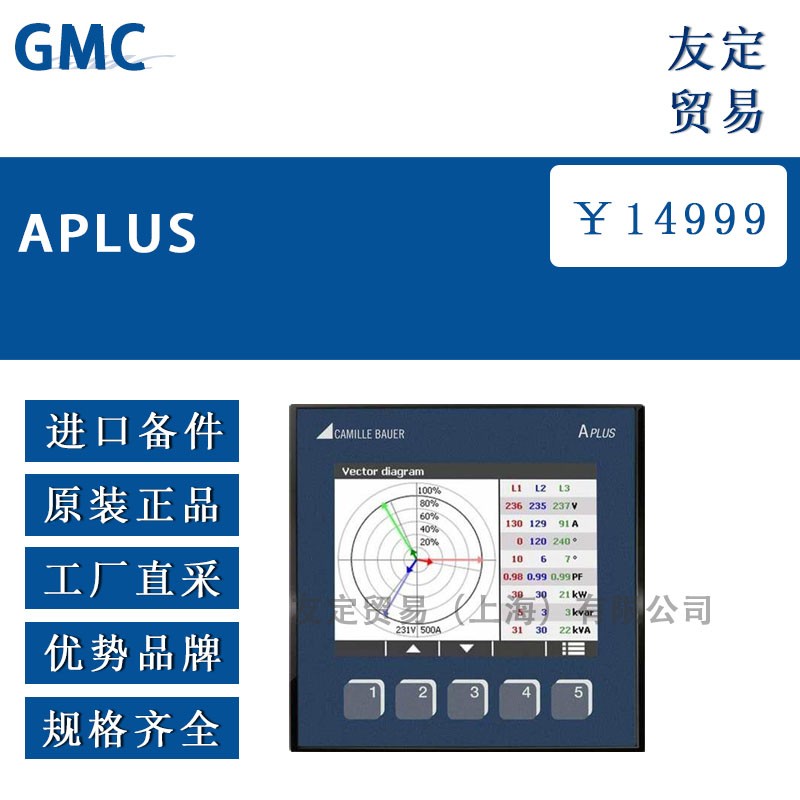

GMC APLUS
