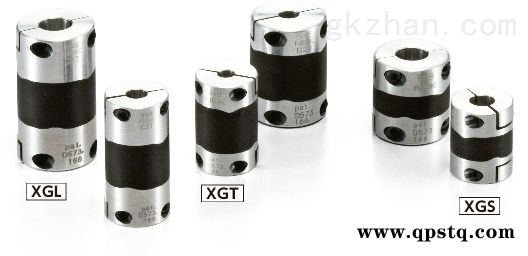

XGT XGL XGS系列
撓性聯軸器-高減振能力橡膠型-定位螺絲固定型
Gum-type Flexible Coupling
●所有產品均附帶內六角止動螺絲。
●軸孔徑為φ4以下時，附帶1個止動螺絲。
●適用軸徑的*尺寸公差為h6及h7。
材質、表面處理
XGT/XGL/XGS
軸套 A2017
高減振能力橡膠 HNBR
內六角螺栓/內六角止動螺絲 SCM435
四氧化三鐵保護膜(黑)
由于DEHP （futaru酸ji-2-乙基己基）的含量大于閾值，不適合修訂后的RoHS指令（ RoHS2 ）。現正在全力以赴地采取措施使修訂的RoHS指令生效之日內（ 2019年7月22日）適應。應當指出，它是適合于以六種物質為對象的舊RoHS指令。
構造
定位螺絲固定型
XGT標準型XGT
XGS短巧型XGS
單側夾緊型
XGT-CS標準型XGT-CS
XGS-CS短巧型XGS-CS
XGT/XGL/XGS結構
雙側夾緊型
XGT-C標準型XGT-C
XGL-C加長型XGL-C
XGS-C短巧型XGS-C
XGT-C XGS-C XGL-C為分離型
可輕松進行安裝、拆卸。
采用的有限元法分析高減振能力橡膠的形狀，實現了高扭轉剛性、高扭矩。此外，通過使集中于卡爪內徑周圍的應力均勻分散在整個卡爪上，成功實現了*化設計。
XGT/XGL/XGS結構
特點
適用馬達
XGT/XGL/XGS
伺服馬達 ◎
步進馬達 ◎
通用馬達 ◎
◎：特優 ○：優
特性
XGT/XGL/XGS
零背隙 ◎
適用于伺服馬達的高增益 ◎
高扭矩 ◎
高扭轉剛性 ○
容許誤差調整 ○
減振性 ◎
可使用溫度 -20℃～80℃
◎：特優 ○：優
zui適用于引動器的高減振能力橡膠型撓性聯軸器。
可在短時間內進行高精度定位。
XGT-C/XGL-C/XGS-C特點
兩側軸套采用高減振能力橡膠成型的完全一體型聯軸器。
關于高減振能力橡膠型聯軸器和縮短整定時間
XGT2
用途
引動器/表面封裝機/精密XY軸滑臺/分度臺
型號列表
XGT-15
XGT-15-3-5 XGT-15-3-6 XGT-15-4-4 XGT-15-4-5 XGT-15-4-6 XGT-15-4.5-5 XGT-15-5-5 XGT-15-5-6 XGT-15-6-6
XGT-19
XGT-19-4-5 XGT-19-4-8 XGT-19-5-5 XGT-19-5-6 XGT-19-5-7 XGT-19-5-8 XGT-19-6-6 XGT-19-6-6.35 XGT-19-6-7 XGT-19-6-8 XGT-19-6.35-8 XGT-19-8-8
XGT-25
XGT-25-5-6 XGT-25-5-8 XGT-25-6-6 XGT-25-6-8 XGT-25-6-10 XGT-25-6-11 XGT-25-6-12 XGT-25-6.35-8 XGT-25-6.35-10 XGT-25-8-8 XGT-25-8-10 XGT-25-8-11 XGT-25-8-12 XGT-25-10-10 XGT-25-10-12 XGT-25-12-12
XGT-27
XGT-27-5-6 XGT-27-5-8 XGT-27-5-14 XGT-27-6-6 XGT-27-6-8 XGT-27-6-10 XGT-27-6-11 XGT-27-6-12 XGT-27-6-14 XGT-27-8-8 XGT-27-8-10 XGT-27-8-11 XGT-27-8-12 XGT-27-8-14 XGT-27-10-10 XGT-27-10-12 XGT-27-10-14 XGT-27-12-12 XGT-27-12-14 XGT-27-14-14
XGT-30
XGT-30-8-8 XGT-30-8-10 XGT-30-8-11 XGT-30-8-12 XGT-30-8-14 XGT-30-8-15 XGT-30-10-10 XGT-30-10-11 XGT-30-10-12 XGT-30-10-14 XGT-30-10-15 XGT-30-11-12 XGT-30-12-12 XGT-30-12-14 XGT-30-12-15 XGT-30-14-14 XGT-30-14-15 XGT-30-15-15
XGT-34
XGT-34-8-8 XGT-34-8-10 XGT-34-8-11 XGT-34-8-12 XGT-34-8-14 XGT-34-8-15 XGT-34-10-10 XGT-34-10-11 XGT-34-10-12 XGT-34-10-14 XGT-34-10-15 XGT-34-11-11 XGT-34-11-12 XGT-34-12-12 XGT-34-12-14 XGT-34-12-15 XGT-34-14-14 XGT-34-14-15 XGT-34-15-15 XGT-34-16-16
XGT-39
XGT-39-10-10 XGT-39-10-12 XGT-39-10-14 XGT-39-10-15 XGT-39-10-16 XGT-39-12-12 XGT-39-12-14 XGT-39-12-15 XGT-39-12-16 XGT-39-12-19 XGT-39-12-20 XGT-39-14-14 XGT-39-14-15 XGT-39-14-16 XGT-39-15-15 XGT-39-15-16 XGT-39-15-19 XGT-39-16-16 XGT-39-17-17 XGT-39-20-20
XGT-44
XGT-44-12-12 XGT-44-12-14 XGT-44-12-16 XGT-44-12-19 XGT-44-14-14 XGT-44-14-15 XGT-44-14-16 XGT-44-14-19 XGT-44-15-15 XGT-44-15-16 XGT-44-15-19 XGT-44-15-20 XGT-44-16-16 XGT-44-16-19 XGT-44-17-17 XGT-44-19-20 XGT-44-20-20
XGT-56
XGT-56-15-15 XGT-56-15-19 XGT-56-15-20 XGT-56-15-25 XGT-56-19-20 XGT-56-19-24 XGT-56-20-20 XGT-56-20-25 XGT-56-24-25 XGT-56-25-25
XGS-15
XGS-15-3-5XGS-15-3-6XGS-15-4-4XGS-15-4-5XGS-15-4-6XGS-15-4.5-5XGS-15-5-5XGS-15-5-6XGS-15-6-6
XGS-19
XGS-19-4-5XGS-19-5-5XGS-19-5-6XGS-19-5-7XGS-19-5-8XGS-19-6-6XGS-19-6-6.35XGS-19-6-7XGS-19-6-8XGS-19-6.35-8XGS-19-8-8
XGS-25
XGS-25-5-6XGS-25-5-8XGS-25-6-6XGS-25-6-8XGS-25-6-10XGS-25-6-11XGS-25-6-12XGS-25-6.35-8XGS-25-6.35-10XGS-25-8-8XGS-25-8-10XGS-25-8-11XGS-25-8-12XGS-25-10-10XGS-25-10-12XGS-25-12-12
XGS-27
XGS-27-5-6XGS-27-5-8XGS-27-5-14XGS-27-6-6XGS-27-6-8XGS-27-6-10XGS-27-6-11XGS-27-6-12XGS-27-6-14XGS-27-8-8XGS-27-8-10XGS-27-8-11XGS-27-8-12XGS-27-8-14XGS-27-10-10XGS-27-10-12XGS-27-10-14XGS-27-12-12XGS-27-12-14XGS-27-14-14
XGS-30
XGS-30-8-8XGS-30-8-10XGS-30-8-11XGS-30-8-12XGS-30-8-14XGS-30-8-15XGS-30-10-10XGS-30-10-11XGS-30-10-12XGS-30-10-14XGS-30-10-15XGS-30-11-12XGS-30-12-12XGS-30-12-14XGS-30-12-15XGS-30-14-14XGS-30-14-15XGS-30-15-15
XGS-34
XGS-34-8-8XGS-34-8-10XGS-34-8-11XGS-34-8-12XGS-34-8-14XGS-34-8-15XGS-34-10-10XGS-34-10-11XGS-34-10-12XGS-34-10-14XGS-34-10-15XGS-34-11-11XGS-34-11-12XGS-34-12-12XGS-34-12-14XGS-34-12-15XGS-34-14-14XGS-34-14-15XGS-34-15-15XGS-34-16-16
XGS-39
XGS-39-10-10XGS-39-10-12XGS-39-10-14XGS-39-10-15XGS-39-10-16XGS-39-12-12XGS-39-12-14XGS-39-12-15XGS-39-12-16XGS-39-12-19XGS-39-12-20XGS-39-14-14XGS-39-14-15XGS-39-14-16XGS-39-15-15XGS-39-15-16XGS-39-15-19XGS-39-16-16XGS-39-17-17XGS-39-20-20
