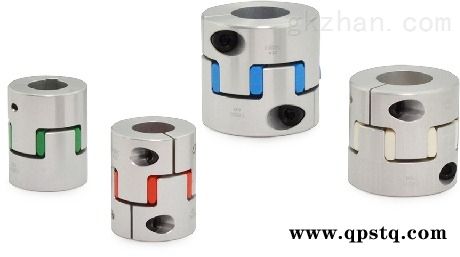

MJS系列
撓性聯軸器 - 梅花型（短巧型） - 夾緊型
Curved Jaw-type Flexible Coupling
●所有產品均附帶內六角螺栓。
●適用軸徑的*尺寸容許偏差為h6及h7。
●也承接1個軸套是夾緊型、另1個軸套是夾緊型＋鍵槽型組合的訂貨。
●安裝到D型切口軸時，請注意軸的D型切口面的位置。⇒偏差調整
材質、表面處理
MJS-CS/MJS-CSK
軸套 A2017
陽極氧化處理
彈性間隔體 聚氨酯
內六角螺栓 SCM435
四氧化三鐵保護膜（黑）
構造
夾緊型MJS-CS-BLMJS-CS-EBLMJS-CS-EGRMJS-CS-ERDMJS-CS-EWHMJS-CS-GRMJS-CS-RDMJS-CS-WH
MJS-＊＊CS-＊＊緊固型
MJS-＊＊CS-E＊＊簡易裝拆型
MJS結構
夾緊型＋鍵槽型MJS-CSK-BLMJS-CSK-EBLMJS-CSK-EGRMJS-CSK-ERDMJS-CSK-EWHMJS-CSK-GRMJS-CSK-RDMJS-CSK-WH
MJS-＊＊CSK-＊＊緊固型
MJS-＊＊CSK-E＊＊簡易裝拆型
MJS結構
彈性間隔體
MJS結構
特點
適用馬達
緊固型 簡易裝拆型
伺服馬達 ◎ ○
步進馬達 ◎ ◎
通用馬達 ◎ ◎
◎：特優 ○：優
特性
緊固型 簡易裝拆型
零背隙 ○ -
高扭矩 ◎ ◎
容許誤差調整 ○ ○
減振 ◎ ◎
電絕緣性 ◎ ◎
組裝 ○ ◎
可使用溫度 -20℃～60℃ -20℃～60℃
◎：特優 ○：優
梅花型撓性聯軸器。
縮短了總長度的短巧型。比MJC更小巧。
緊固型時，可在低扭矩狀態下實現零背隙扭矩傳遞。
簡易裝拆型時，可組裝、拆分軸套。
優異的彈性效果，可吸收振動、偏心及偏角。
具有電絕緣性。電阻值：2MΩ以上。
彈性間隔體的種類
撓性聯軸器 - 梅花型（短巧型） - 夾緊型
MJS-CS-BL MJS-40CS-BL
MJS-55CS-BL
MJS-65CS-BL
撓性聯軸器 - 梅花型（短巧型） - 夾緊型
MJS-CS-EBL MJS-40CS-EBL
MJS-55CS-EBL
MJS-65CS-EBL
撓性聯軸器 - 梅花型（短巧型） - 夾緊型
MJS-CS-EGR MJS-40CS-EGR
MJS-55CS-EGR
MJS-65CS-EGR
撓性聯軸器 - 梅花型（短巧型） - 夾緊型
MJS-CS-ERD MJS-40CS-ERD
MJS-55CS-ERD
MJS-65CS-ERD
撓性聯軸器 - 梅花型（短巧型） - 夾緊型
MJS-CS-EWH MJS-40CS-EWH
MJS-55CS-EWH
MJS-65CS-EWH
撓性聯軸器 - 梅花型（短巧型） - 夾緊型
MJS-CS-GR MJS-40CS-GR
MJS-55CS-GR
MJS-65CS-GR
撓性聯軸器 - 梅花型（短巧型） - 夾緊型＋鍵槽型
MJS-CSK-BL MJS-40CSK-BL
MJS-55CSK-BL
MJS-65CSK-BL
撓性聯軸器 - 梅花型（短巧型） - 夾緊型＋鍵槽型
MJS-CSK-EBL MJS-40CSK-EBL
MJS-55CSK-EBL
MJS-65CSK-EBL
撓性聯軸器 - 梅花型（短巧型） - 夾緊型＋鍵槽型
MJS-CSK-EGR MJS-40CSK-EGR
MJS-55CSK-EGR
MJS-65CSK-EGR
撓性聯軸器 - 梅花型（短巧型） - 夾緊型＋鍵槽型
MJS-CSK-ERD MJS-40CSK-ERD
MJS-55CSK-ERD
MJS-65CSK-ERD
撓性聯軸器 - 梅花型（短巧型） - 夾緊型＋鍵槽型
MJS-CSK-EWH MJS-40CSK-EWH
MJS-55CSK-EWH
MJS-65CSK-EWH
撓性聯軸器 - 梅花型（短巧型） - 夾緊型＋鍵槽型
MJS-CSK-GR MJS-40CSK-GR
MJS-55CSK-GR
MJS-65CSK-GR
撓性聯軸器 - 梅花型（短巧型） - 夾緊型＋鍵槽型
MJS-CSK-RD MJS-40CSK-RD
MJS-55CSK-RD
MJS-65CSK-RD
撓性聯軸器 - 梅花型（短巧型） - 夾緊型＋鍵槽型
MJS-CSK-WH MJS-40CSK-WH
MJS-55CSK-WH
MJS-65CSK-WH
撓性聯軸器 - 梅花型（短巧型） - 夾緊型
MJS-CS-RD MJS-40CS-RD
MJS-55CS-RD
MJS-65CS-RD
撓性聯軸器 - 梅花型（短巧型） - 夾緊型
MJS-CS-WH MJS-40CS-WH
MJS-55CS-WH
MJS-65CS-WH
