MOL MOLC MOS MOS-C系列

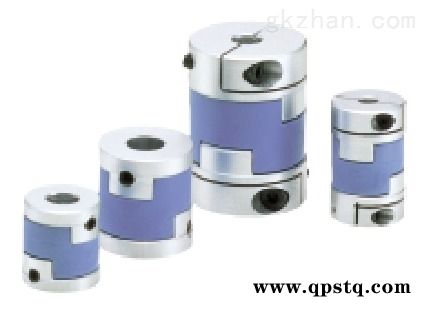

撓性聯軸器 - 十字滑塊型 - 定位螺絲固定型／夾緊型
Oldham-type Flexible Coupling
所有產品均附帶內六角止動螺絲（MOL）。
●定位螺絲固定型的軸孔徑公差為H8。
●適用軸徑的*尺寸公差為h6及h7。
●也承接1個軸套是定位螺絲固定型、另1個軸套是夾緊型等組合的訂貨。
●可對軸孔和鍵槽進行追加工。請使用追加工服務。
材質、表面處理
MOL/MOL-C/MOS/MOS-C
軸套 A2017
陽極氧化處理
間隔體 聚縮醛
內六角止動螺絲 SCM435
四氧化三鐵保護膜（黑）
內六角螺栓 SCM435
四氧化三鐵保護膜（黑）
構造
定位螺絲固定型
MOL外徑φ16-φ32MOLMOL-C
MOL/MOS_構造
MOL外徑φ40-φ63
MOL/MOS_構造
MOS MOS MOS-C
MOL/MOS_構造
夾緊型
MOL-C外徑φ16-φ32MOLMOL-C
MOL/MOS_構造
MOL-C外徑φ40-φ63
MOL/MOS_構造
MOS-C MOS MOS-C
MOL/MOS_構造
特點
適用馬達
MOL MOS
伺服馬達 - -
步進馬達 ○ ○
通用馬達 ◎ ◎
◎：特優 ○：優
特性
MOL MOS
容許誤差調整 ◎ ◎
電絕緣性 ◎ ◎
可使用溫度 -20℃～80℃ -20℃～80℃
◎：特優 ○：優
十字滑塊型撓性聯軸器。
通過軸套與間隔體的滑移，允許有較大偏心、偏角存在。
因誤差調整量而產生的軸載荷變小，減輕了軸的負擔。
具有電絕緣性。
備有標準型MOL與短巧型MOS。
用途
零件進料器/傳送設備
MOL-16
MOL-16-3-3MOL-16-3-4MOL-16-3-5MOL-16-3-6MOL-16-3-6.35MOL-16-4-4MOL-16-4-5MOL-16-4-6MOL-16-4-6.35MOL-16-5-5MOL-16-5-6MOL-16-5-6.35MOL-16-6-6MOL-16-6-6.35MOL-16-6.35-6.35
MOL-20
MOL-20-4-4MOL-20-4-5MOL-20-4-6MOL-20-4-6.35MOL-20-4-8MOL-20-5-5MOL-20-5-6MOL-20-5-6.35MOL-20-5-8MOL-20-6-6MOL-20-6-6.35MOL-20-6-8MOL-20-6.35-6.35MOL-20-6.35-8MOL-20-8-8
MOL-25
MOL-25-5-5MOL-25-5-6MOL-25-5-6.35MOL-25-5-8MOL-25-5-9.525MOL-25-5-10MOL-25-6-6MOL-25-6-6.35MOL-25-6-8MOL-25-6-9.525MOL-25-6-10MOL-25-6.35-6.35MOL-25-6.35-8MOL-25-6.35-9.525MOL-25-6.35-10MOL-25-8-8MOL-25-8-9.525MOL-25-8-10MOL-25-9.525-9.525MOL-25-9.525-10MOL-25-10-10
MOL-32
MOL-32-8-8MOL-32-8-10MOL-32-8-12MOL-32-8-14MOL-32-10-10MOL-32-10-12MOL-32-10-14MOL-32-12-12MOL-32-12-14MOL-32-14-14
MOL-40
MOL-40-10-10MOL-40-10-12MOL-40-10-14MOL-40-10-15MOL-40-10-16MOL-40-12-12MOL-40-12-14MOL-40-12-15MOL-40-12-16MOL-40-14-14MOL-40-14-15MOL-40-14-16MOL-40-15-15MOL-40-15-16MOL-40-16-16
MOL-50
MOL-50-14-14MOL-50-14-15MOL-50-14-16MOL-50-14-18MOL-50-14-20MOL-50-15-15MOL-50-15-16MOL-50-15-18MOL-50-15-20MOL-50-16-16MOL-50-16-18MOL-50-16-20MOL-50-18-18MOL-50-18-20MOL-50-20-20
MOL-63
MOL-63-16-16MOL-63-16-18MOL-63-16-20MOL-63-16-25MOL-63-18-18MOL-63-18-20MOL-63-18-25MOL-63-20-20MOL-63-20-25MOL-63-25-25
型號列表
MOL-16C
MOL-16C-5-5MOL-16C-5-6MOL-16C-6-6
MOL-20C
MOL-20C-6-6MOL-20C-6-6.35MOL-20C-6-8MOL-20C-6.35-6.35MOL-20C-6.35-8MOL-20C-8-8
MOL-25C
MOL-25C-6.35-6.35MOL-25C-6.35-8MOL-25C-6.35-10MOL-25C-8-8MOL-25C-8-10MOL-25C-10-10
MOL-32C
MOL-32C-8-8MOL-32C-8-10MOL-32C-8-11MOL-32C-8-12MOL-32C-8-14MOL-32C-10-10MOL-32C-10-11MOL-32C-10-12MOL-32C-10-14MOL-32C-11-11MOL-32C-11-12MOL-32C-11-14MOL-32C-12-12MOL-32C-12-14MOL-32C-14-14
MOL-40C
MOL-40C-12-12MOL-40C-12-14MOL-40C-12-15MOL-40C-12-16MOL-40C-14-14MOL-40C-14-15MOL-40C-14-16MOL-40C-15-15MOL-40C-15-16MOL-40C-16-16
MOL-50C
MOL-50C-16-16MOL-50C-16-18MOL-50C-16-20MOL-50C-18-18MOL-50C-18-20MOL-50C-20-20
MOL-63C
MOL-63C-18-18MOL-63C-18-20MOL-63C-18-25MOL-63C-20-20MOL-63C-20-25MOL-63C-25-25
MOS-8
MOS-8-1-1MOS-8-1-2MOS-8-1-2.5MOS-8-1-3MOS-8-2-2MOS-8-2-2.5MOS-8-2-3MOS-8-2.5-2.5MOS-8-2.5-3MOS-8-3-3
型號列表
MOS-12C
MOS-12C-3-3MOS-12C-3-4MOS-12C-3-5MOS-12C-4-4MOS-12C-4-5MOS-12C-5-5
MOS-16C
MOS-16C-3-3MOS-16C-3-4MOS-16C-3-5MOS-16C-3-6MOS-16C-4-4MOS-16C-4-5MOS-16C-4-6MOS-16C-5-5MOS-16C-5-6MOS-16C-6-6
MOS-20C
MOS-20C-5-5MOS-20C-5-6MOS-20C-5-6.35MOS-20C-5-7MOS-20C-5-8MOS-20C-6-6MOS-20C-6-6.35MOS-20C-6-7MOS-20C-6-8MOS-20C-6.35-6.35MOS-20C-6.35-7MOS-20C-6.35-8MOS-20C-7-7MOS-20C-7-8MOS-20C-8-8
MOS-25C
MOS-25C-6.35-6.35MOS-25C-6.35-7MOS-25C-6.35-8MOS-25C-6.35-10MOS-25C-7-7MOS-25C-7-8MOS-25C-7-10MOS-25C-8-8MOS-25C-8-10MOS-25C-10-10
MOS-32C
MOS-32C-6.35-6.35MOS-32C-6.35-8MOS-32C-6.35-10MOS-32C-6.35-11MOS-32C-6.35-12MOS-32C-6.35-14MOS-32C-8-8MOS-32C-8-10MOS-32C-8-11MOS-32C-8-12MOS-32C-8-14MOS-32C-10-10MOS-32C-10-11MOS-32C-10-12MOS-32C-10-14MOS-32C-11-11MOS-32C-11-12MOS-32C-11-14MOS-32C-12-12MOS-32C-12-14MOS-32C-14-14
