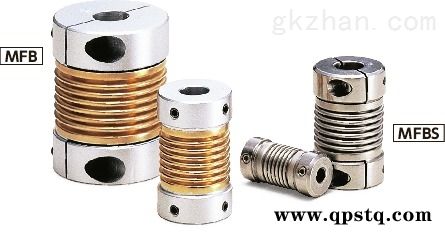

MFB/MFB-C MFBS/MFBS-C系列
撓性聯軸器 - 波紋管型
Bellows-type Flexible Coupling
所有產品皆附有內六角孔止付螺栓。
●所有產品均附帶內六角止動螺絲。
●軸孔徑為φ4以下時，附帶1個止動螺絲。
●定位螺絲固定型的軸孔徑公差為H8。
●適用軸徑的*尺寸公差為h6及h7。
●可對軸孔和鍵槽進行追加工。請使用追加工服務。
型號 zui大孔徑
(mm) 額定扭矩
(N?m)＊1 zui大扭矩
(N?m)＊1 zui大轉數
(min-1) 慣性力矩
(kg?m2)＊2 靜態扭轉剛性
(N?m/rad) 容許偏心
(mm) 許容偏角(°) 容許軸向偏差
(mm) 質量
(g)＊2
MFB-12 6.35 0.3 0.6 52000 9.0×10-8 82 0.1 1.5 -1.2～+0.4 4.1
MFB-16 8 0.5 1 39000 3.5×10-7 110 0.1 1.5 -1.2～+0.4 9
MFB-20 10 0.8 1.6 31000 9.9×10-7 180 0.15 2 -1.8～+0.6 16
MFB-25 12 1.3 2.6 25000 3.1×10-6 240 0.15 2 -1.8～+0.6 32
MFB-32 16 2 4 19000 9.2×10-6 330 0.2 2 -2.5～+0.8 57
＊1： 無需根據負荷變化修正額定扭矩和zui大扭矩。詳情請參考選型步驟。
＊2： zui大軸孔徑時的值。
材質、表面處理
MFB/MFB-C MFBS/MFBS-C
軸套 A2017
陽極氧化處理 SUS303
波紋管 C5191 SUS316L
內六角止動螺絲 SCM435
四氧化三鐵保護膜（黑） SUSXM7
內六角螺栓 SCM435
四氧化三鐵保護膜（黑） SUSXM7
構造
定位螺絲固定型
MFB鋁合金軸套MFBMFBSMFB-CMFBS-C
MFB_構造
MFBS全不銹鋼制MFBMFBSMFB-CMFBS-C
MFB_構造
夾緊型
MFB-C鋁合金軸套MFBMFBSMFB-CMFBS-C
MFB_構造
MFBS-C全不銹鋼制MFBMFBSMFB-CMFBS-C
MFB_構造
特點
適用馬達
MFB MFBS
伺服馬達 - -
步進馬達 ○ ○
通用馬達 - -
◎：特優 ○：優
特性
MFB MFBS
零背隙 ◎ ◎
容許誤差調整 ○ ○
耐腐蝕性（全不銹鋼） - ◎
◎：特優 ○：優
波紋管型的撓性聯軸器。
波紋管容許有偏心、偏角、軸向偏差。
即使有誤差也能等速旋轉。
波紋管有磷青銅制及不銹鋼制2種。
用途
編碼器
型號列表
MFB-12
MFB-12-3-3MFB-12-3-4MFB-12-3-5MFB-12-3-6MFB-12-4-4MFB-12-4-5MFB-12-4-6MFB-12-5-5MFB-12-5-6MFB-12-6-6
MFB-16
MFB-16-4-4MFB-16-4-5MFB-16-4-6MFB-16-4-8MFB-16-5-5MFB-16-5-6MFB-16-5-8MFB-16-6-6MFB-16-6-8MFB-16-8-8
MFB-20
MFB-20-5-5MFB-20-5-6MFB-20-5-8MFB-20-5-10MFB-20-6-6MFB-20-6-8MFB-20-6-10MFB-20-8-8MFB-20-8-10MFB-20-10-10
MFB-25
MFB-25-6-6MFB-25-6-8MFB-25-6-10MFB-25-6-12MFB-25-8-8MFB-25-8-10MFB-25-8-12MFB-25-10-10MFB-25-10-12MFB-25-12-12
MFB-32
MFB-32-6-6MFB-32-6-8MFB-32-6-10MFB-32-6-12MFB-32-6-14MFB-32-8-8MFB-32-8-10MFB-32-8-12MFB-32-8-14MFB-32-10-10MFB-32-10-12MFB-32-10-14MFB-32-12-12MFB-32-12-14MFB-32-14-14
型號列表
MFB-12C
MFB-12C-4-4MFB-12C-4-5MFB-12C-5-5
MFB-16C
MFB-16C-5-5MFB-16C-5-6MFB-16C-6-6
MFB-20C
MFB-20C-6-6MFB-20C-6-8MFB-20C-8-8
MFB-25C
MFB-25C-8-8MFB-25C-8-10MFB-25C-10-10
MFB-32C
MFB-32C-8-8MFB-32C-8-10MFB-32C-8-12MFB-32C-8-14MFB-32C-10-10MFB-32C-10-12MFB-32C-10-14MFB-32C-12-12MFB-32C-12-14MFB-32C-14-14
