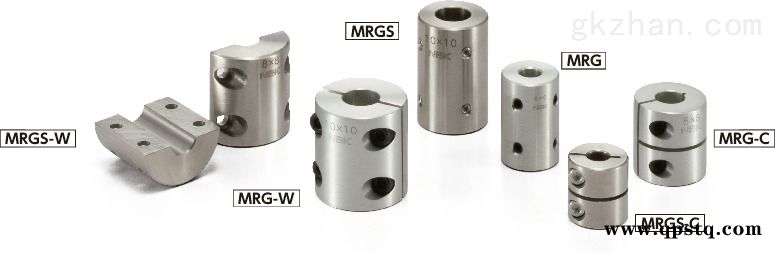

MRG/MRG-C/MRG-W/MRGS/MRGS-C/MRGS-W系列
剛性聯軸器 - 定位螺絲固定型
Rigid Coupling
●所有產品均附帶內六角止動螺絲。
●軸孔徑為φ4以下時，附帶1個止動螺絲。
●適用軸徑的*尺寸公差為h6及h7。
●可對軸孔和鍵槽進行追加工。請使用追加工服務。
材質、表面處理
MRG/MRG-C/MRG-W MRGS/MRGS-C/MRGS-W
主體 A2017
陽極氧化處理 SUS303
內六角止動
螺絲 SCM435
四氧化三鐵保護膜（黑） SUSXM7
內六角螺栓 SCM435
四氧化三鐵保護膜（黑） SUSXM7
構造
定位螺絲固定型
MRG鋁合金軸套MRGMRGS
MRG_構造
MRGS全不銹鋼制MRGMRGS
MRG_構造
夾緊型
MRG-C鋁合金軸套MRG-CMRGS-C
MRG_構造
MRGS-C全不銹鋼制MRG-CMRGS-C
MRG_構造
分離型
MRG-W鋁合金軸套MRG-WMRGS-W
MRG_構造
MRGS-W全不銹鋼制MRG-WMRGS-W
MRG_構造
特點
適用馬達
MRG MRGS
伺服馬達 ◎ ◎
步進馬達 ◎ ◎
通用馬達 - -
◎：特優 ○：優
特性
MRG MRGS
零背隙 ◎ ◎
高扭矩 ◎ ○
高扭轉剛性 ◎ ◎
耐腐蝕性（全不銹鋼） - ◎
◎：特優 ○：優
剛性型聯軸器。
輕量、極小的慣性力矩。高響應性。
有鋁合金制、全不銹鋼制2種類型。
有定位螺絲固定型、夾緊型、分離型3種連接方法。
增加了外徑為φ40 - φ65尺寸的產品。
用途
精密XY軸滑臺/機床/洗凈裝置
MRG-16
MRG-16-3-3MRG-16-3-4MRG-16-3-5MRG-16-3-6MRG-16-4-4MRG-16-4-5MRG-16-4-6MRG-16-5-5MRG-16-5-6MRG-16-6-6
MRG-20
MRG-20-6-6MRG-20-6-8MRG-20-6-10MRG-20-8-8MRG-20-8-10MRG-20-10-10
MRG-25
MRG-25-8-8MRG-25-8-10MRG-25-8-12MRG-25-10-10MRG-25-10-12MRG-25-12-12
MRG-32
MRG-32-12-12MRG-32-12-15MRG-32-12-16MRG-32-15-15MRG-32-15-16MRG-32-16-16
MRG-40
MRG-40-16-16MRG-40-16-18MRG-40-16-19MRG-40-16-20MRG-40-18-18MRG-40-18-19MRG-40-18-20MRG-40-19-19MRG-40-19-20MRG-40-20-20
MRG-50
MRG-50-19-19MRG-50-19-20MRG-50-19-25MRG-50-20-20MRG-50-20-25MRG-50-25-25
MRG-65
MRG-65-28-28MRG-65-28-30MRG-65-28-32MRG-65-30-30MRG-65-30-32MRG-65-32-32
MRG-16W
MRG-16W-5-5MRG-16W-5-6MRG-16W-6-6
MRG-20W
MRG-20W-6-6MRG-20W-6-8MRG-20W-8-8
MRG-25W
MRG-25W-8-8MRG-25W-8-10MRG-25W-10-10
MRG-32W
MRG-32W-10-10MRG-32W-10-12MRG-32W-10-14MRG-32W-12-12MRG-32W-12-14MRG-32W-14-14
MRG-40W
MRG-40W-15-15MRG-40W-15-16MRG-40W-15-18MRG-40W-16-16MRG-40W-16-18MRG-40W-18-18
MRG-50W
MRG-50W-19-19MRG-50W-19-20MRG-50W-20-20
MRG-65W
MRG-65W-25-25MRG-65W-25-28MRG-65W-25-30MRG-65W-28-28MRG-65W-28-30MRG-65W-30-30
