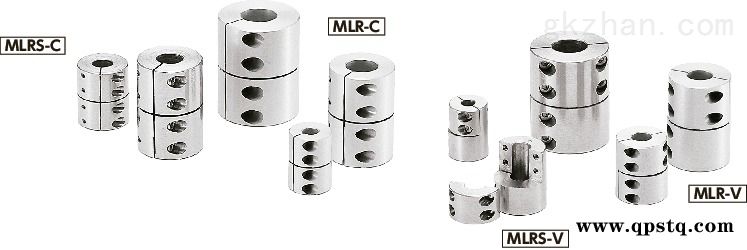

MLR-C系列
剛性聯軸器 - 標準型 - 定位螺絲固定型
Rigid Coupling - Long Version
●所有產品均附帶內六角止動螺絲。
●適用軸徑的*尺寸容許偏差為h6及h7。
●安裝到D型切口軸時，請注意軸的D型切口面的位置。
●可對軸孔和鍵槽進行追加工。請使用追加工服務。
材質、表面處理
MLR-C/MLR-V MLRS-C/MLRS-V
主體 A2017
陽極氧化處理 SUS303
內六角螺栓 SCM435
四氧化三鐵保護膜（黑） SUSXM7
構造
夾緊型
MLR-C鋁合金制MLR-CMLRS-C
MLR_構造
MLRS-C全不銹鋼制MLR-CMLRS-C
MLR_構造
半分離型
MLR-V鋁合金制MLR-VMLRS-V
MLR_構造
MLRS-V全不銹鋼制MLR-VMLRS-V
MLR_構造
特點
適用馬達
MLR MLRS
伺服馬達 ◎ ◎
步進馬達 ◎ ◎
通用馬達 - -
◎：特優 ○：優
特性
MLR MLRS
零背隙 ◎ ◎
高扭矩 ○ ○
高扭轉剛性 ◎ ◎
耐腐蝕性（全不銹鋼） - ◎
◎：特優 ○：優
加長型剛性聯軸器。
軸也可用作連接接頭。
有鋁合金制、不銹鋼制2種類型。
有夾緊型和半分離型兩種。
用途
洗凈裝置/搬運裝置
型號列表
MLR-16C
MLR-16C-5-5MLR-16C-5-6MLR-16C-6-6
MLR-20C
MLR-20C-6-6MLR-20C-6-8MLR-20C-8-8
MLR-25C
MLR-25C-8-8MLR-25C-8-10MLR-25C-10-10MLR-25C-12-12
MLR-32C
MLR-32C-10-10MLR-32C-10-12MLR-32C-10-14MLR-32C-12-12MLR-32C-12-14MLR-32C-14-14MLR-32C-15-15
型號列表
MLRS-16V
MLRS-16V-6-6
MLRS-20V
MLRS-20V-8-8
MLRS-25V
MLRS-25V-10-10MLRS-25V-12-12
MLRS-32V
MLRS-32V-14-14MLRS-32V-15-15
