多功能齒輪泵是我廠**設計的新產品，該泵主要采用合金鋼為心臟，泵體為TH-300球墨鑄鐵，傳動采用SF-1型復合軸套，軸向油封采用管架及耐高溫油封，該泵廣泛用于抽水，油墨，煤油，高溫，耐酸，耐堿，耐腐蝕，也可用作陶瓷，玻璃等行業的鍋爐輸油用泵。CB-BNSI型系列耐酸，耐堿，耐腐蝕，陶瓷不銹鋼泵，0號柴油泵
CB-BH鐵體耐酸泵，水齒輪泵 CB-BBYM型油墨耐磨泵，燃燒油泵
CB-J型焦油泵，水玻璃泵

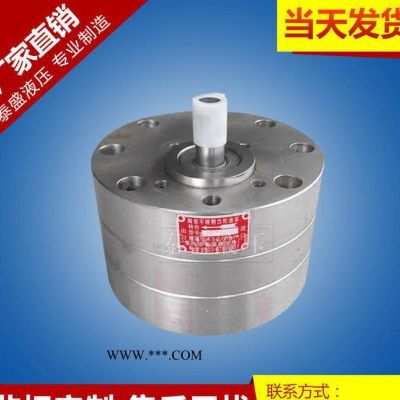

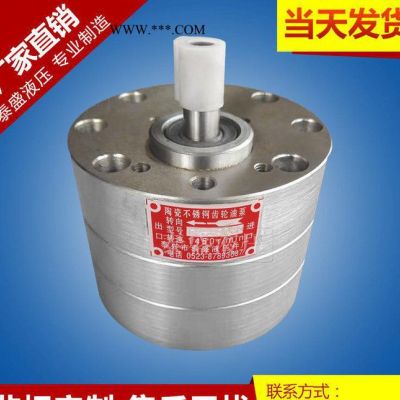

CB-BNM耐磨損泵，煤油泵 CB-BNS陶瓷不銹鋼齒輪泵 一、功能簡介 CB-BNS陶瓷不銹鋼齒輪泵,是在CB-B型齒輪泵基礎上研制開發出的一種新型化工泵。該泵具有耐酸堿、耐磨損、耐高溫、噪音低、壽命長等優點。廣泛適用于鑄造機械、制藥、化工、食品等機械設備和化工設備中。 二、外形及安裝尺寸
四、技術參數 | 型號 | 流量
L/min | 轉速
r/min | 壓力
MPa | 吸油高度
mm | | CB-B1NS | 1 | 1450 | 1.6 | 300 | | CB-B2.5NS | 2.5 | | CB-B4NS | 4 | | CB-B6NS | 6 | | CB-B10NS | 10 | | CB-B16NS | 16 | | CB-B20NS | 20 | | CB-B25NS | 25 | | CB-B32NS | 32 |
五、技術規格 | 型號 | C | E | C1 | C2 | D1 | D2 | d | E1 | T | b | M | K1 | K2 | | CB-B1NS | 92 | Φ95 | 30 | 25 | Φ35 | Φ50 | Φ12 | 20 | 30 | 4 | M6 | Z1/4" | Z1/8" | | CB-B2.5NS | 88 | 35 | Z3/8" | Z3/8" | | CB-B4NS | 92 | | CB-B6NS | 96 | | CB-B10NS | 104 | | CB-B16NS | 111 | Φ120 | 35 | 30 | Φ50 | Φ65 | Φ16 | 50 | 42 | 5 | M8 | Z3/4" | Z3/4" | | CB-B20NS | 115 | | CB-B25NS | 119 | | CB-B32NS | 123 |
備注：1、 CB-BNS1進油口管牙設置在后蓋左側（從軸端看） 2、輸送介質為水或粘度過低的液體時，可訂貨時說明 可根據客戶要求設計制造 本系列齒輪泵適用于低壓液壓系統中，用以輸送粘度為1～ 8°礦物油，油溫在10℃～60℃，如液壓油、機械油、燃料油，轉速1000-1500轉/分，應用于機床、液壓機械、工程機械的液壓系統，作為系統的動力源，也可用于稀油站、冶金、礦山、石油、化工、紡織機械等設備中作輸油泵、潤滑泵、增壓泵、燃油泵用。 2、結構特性： 2.1齒輪泵主要有泵體、齒輪、前蓋、后蓋、軸承、骨架油封等零部件組成。 2.2泵體、前、后蓋選用HT250灰鑄鐵，齒輪采用**粉末冶金，泵軸選用40Cr結合鋼淬硬處理，軸承選用SF-1無油潤滑軸承或滾針軸承，密封采用雙唇丁睛橡膠(注：油液溫度在60℃-200℃時或輸送介質有腐蝕性時，訂貨時說明)，使齒輪泵工作性能穩定耐磨損，壽命長，使用斜齒輪，聲音會更低。 3、泵的特點： 3.1體積小，重量輕，結構簡單，價格低，工作可靠。 3.2具有很好的自吸性，開機時無需灌油**使用也不需灌油。 3.3安裝、使用、維護方便。 4、安裝、操作及注意事項： 4.1安裝： a泵軸如與電機聯接，應采用彈性聯軸器，同心度應在0.1mm以內，用手旋轉聯軸器不得有過緊或輕重不均的現象。 b泵軸如與孔聯接，泵軸與孔的配合間隙應在0.02-0.03mm之間不許強行敲打，以免使泵軸卡死。 c泵的進油管徑不得小于或大于泵的進口直徑，進油管設計要盡可能短，彎路盡量少，出油管徑不得小于進油管徑的3/4。管道安裝前應將內壁用高壓油清洗干凈，不得存在硬顆粒雜物，進油管應安裝過濾器，過濾器的流量應是泵流量的二倍，進油管路部分的所有接頭密封要可靠，不得漏氣。 4.2操作： a點動電機，確認泵油的旋轉方向是否與標牌上箭頭指向相同。 b開機運轉后應檢查泵進出口壓力在泵的規定使用壓力范圍內。 c觀察泵在運轉過程中是否有異常聲音或過熱現象，如有要停機檢查。 4.3注意事項: a本系列泵不適用于輸送高度揮發或閃點低的液體，如酒精、苯等。 b本系列泵不可以反轉，如需反轉泵，訂貨時說明。型號標記為：CB-B※※F系列擺線齒輪油泵。 c常見故障及排除方法： | 現象 | 產生原因 | 排除方法 | | 不出油或出油少 | 1、旋轉方向不對 | 1、更正旋轉方向 | | 2、吸油液面過低 | 2、加油使液面升到規定高度 | | 3、濾油器堵塞或過小 | 3、清洗濾油器或更換大流量濾油器 | | 4、油溫過低，粘度大 | 4、預熱油液 | | 沒有壓力，壓力升不高 | 1、溢流閥調得過低 | 1、重新調整溢流閥 | | 2、油液溫度升高，粘度低或液體本身粘度低 | 2、降低油溫或證做間隙小的齒輪泵 | | 3、吸油管漏氣 | 3、檢查吸油管 | | 4、泵內零件磨損嚴重 | 4、更新新泵 | | 骨架油封漏洞 | 1、電機轉向接反 | 1、調整轉向 | | 2、油箱液面距齒輪泵平面高度過高 | 2、降低液面或重新訂做填料密封齒輪泵 | | 有噪音或振動 | 1、泵軸與電機軸不同心 | 1、重新調整 | | 2、吸油管或?yàn)V油器堵塞 | 2、清降堵塞物 | | 3、吸油管漏氣，油液有氣泡 | 3、檢查吸油管道 | | 4、吸油管過小或過長 | 4、重新調整 | | 5、緊固件松動 | 5、檢查擰緊 | | 電動機過熱 | 1、輸出壓力過高 | 1、調低壓力 | | 2、液體溫度低，粘度大或液體本身粘度大 | 2、預熱油液或降低電機轉速 | | 3、泵齒油與軸承嚴重磨損或咬死 | 3、拆下修理或更換新泵 |
