| 加工定制 | 是 |
|---|---|
| 額定電壓 | 250（V） |
| 斷開容量 | 2 |
| 額定電流 | 2.5（A） |
| 絕緣耐壓測試 | 1（Vac /m） |
| 產品認證 | CE |
| 品牌 | ST/意法 |
| 型號 | TVR2000-1 |
1 產品概述
TVR系列電壓相序多功能保護器（又稱三相電源監視器、相序保護器、過欠壓保護器等）主要用于交流50/60Hz，額定電壓460V以下，工業三相220V、380V、440V、460V等電壓級別的各種故障檢測，對三相輸入電源的電壓過高、電壓過低、缺相、逆相(相序)、三相電壓不平衡等提供繼電保護，產品廣泛應用于空壓機、電動機、配電箱、水泵、油泵、中央空調機組、電控箱、配電柜、起重機等，如中央空調壓縮機保護，各種電梯的電源監視，水泵、油泵防缺相、逆相保護等，是工業設備運行中維護設備工作電壓正常的不可缺少的保護產品。
本產品符合GB14085.5－2001 eqv IEC60947－1：1999標準。
警告！本產品一般是對三相電源的電源側采樣，不得安裝在變頻電流的輸出側！

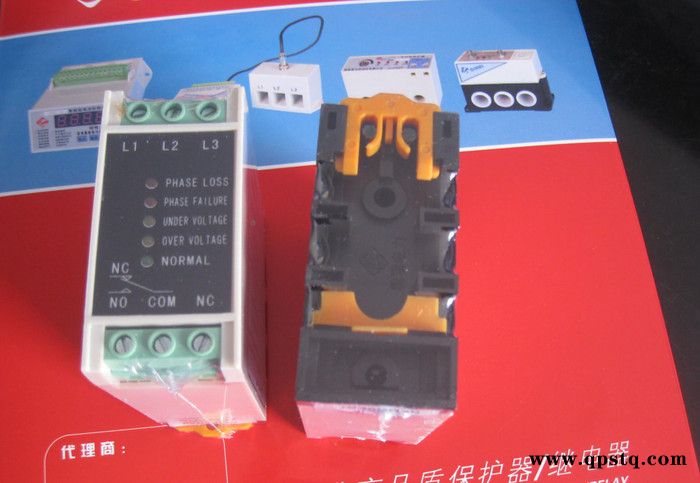

2 結構特點
1）安裝方式：該保護器底座采用導軌式，內設兩個M4螺孔結構，直接獨立安裝或HT35導軌安裝。
2）指 示 燈：以5個指示燈分別來指示：正常，缺相（電壓三相不平衡），逆相，過壓，欠壓。
3）外型尺寸： 68mm×30mm×76mm。
3 保護特性
1）缺相保護：指被保護線路在運行狀態或非運行狀態時，任意一相發生斷相故障，延時2S動作。
2）逆相保護：防止L1、L2、L3三相交流相序接錯的一種保護措施，延時2S動作。
3）電壓不平衡保護：指三相電壓不平衡將會影響線路安全運行的一種保護措施，三相不平衡率＝ ×**>10%時，保護延時2S動作。
4）過壓保護：指被保護線路電壓高于設定值，延時3~8S動作，恢復回差為6~20VAC。
5）欠壓保護：指被保護線路電壓低于設定值，延時3~8S動作，恢復回差為3~20VAC。
4 主要技術數據
1） 主電路：
1）額定電壓：220VAC，380VAC，440VAC，460VAC。
2）主電路的連接導線：絕緣銅線其載面積1.0~2.5mm。若單股銅線可直接插入接線柱；若采用軟線，則必須在導線上加針型接線頭，以確保連接可靠。
2） 輔助電路：
1）具有電氣不可分的一常開和一常閉觸頭。
2）使用類別：AC15 ，DC13
3）觸點容量：250VAC 2.5A ，30VDC 1.5A
4）約定發熱電流：5A
5 電壓保護范圍
10——過電壓保護＋10％， 欠電壓保護－10％
12——過電壓保護＋12.5％， 欠電壓保護－10％
15——過電壓保護＋15％， 欠電壓保護－12.5％
2000——過電壓保護＋15％， 欠電壓保護－15％
