| 應用范圍 | 時間 |
|---|---|
| 產品系列 | AC220 |
| 觸點負載 | 2 |
| 觸點切換電流 | 3 |
| 觸點切換電壓 | 220 |
| 觸點形式 | 2 |
| 額定電流 | 5 |
| 額定電壓 | 220 |
| 防護特征 | A |
| 線圈電源 | 22 |
| 線圈功率 | 1 |
| 品牌 | ARC/阿城 |
| 型號 | DS-112 |
手機 13175653666
電話 0577-62759727
QQ 1210150667

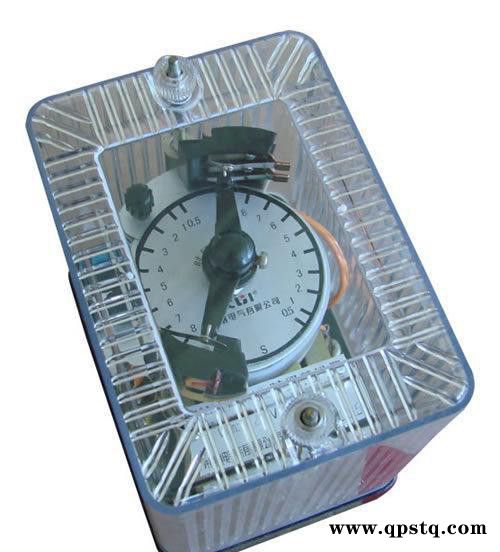

1 用途
該系列時間繼電器用于各種保護和自動線路中，使被控制元件的動作得到可調的延時。
2 結構概述
繼電器為帶有延時機構的吸入式電磁繼電器。
繼電器具有一付瞬時轉換觸點和一付延時動合主觸點，對于DS-114，115，116，124，125， 126型繼電器多一付延時滑動主觸點。
繼電器的線圈固定于U型磁鐵內，當施加電壓于線圈兩端時，唧子(鐵芯)被吸入，瞬時動合觸點閉合，動斷觸點斷開，同時延時機構開始走動，在延時機構拉力彈簧的作用下，經過一定的時間(整定時間)后延時動合主觸點閉合(對于DS-114、115、116、124、125、126型繼電器則先閉合滑動主觸點，再經過一定時間后閉合動合主觸點)。繼電器施壓從加電壓的瞬間起，到動合主觸點閉合止的這一段時間(即延時)可借改變靜觸點的位置以調整之，并且由指針直接在繼電器的標度盤上指明，當線圈斷電路，唧子和延時機構在塔形彈簧的作用下瞬時返回到原來位置。
繼電器安裝在垂直面板上，可從板前或從板后接線。
繼電器的內部接線圖見圖1
DS-111 DS-121 | DS-111C | DS-114 DS-124 |
圖1 DS-100 120系列繼電器內部接線圖(背視)
3 技術數據
3.1各種型號繼電器的規格列于表1中。
繼電器型號 | 額定電壓(V) | 動作電壓 | 返回電壓 | 延時整定范圍 （S） | 功 耗 |
DS—111C DS—112C DS—113C | DC 24，48，110 220 | ≤70％ 額定電壓 | ≥5% 額定電壓 | 0.1—1.3 0.25-3.5 0.5-9 | 12W |
DS—111 114 | 0.1—1.3 | 36W | |||
DS—112 115 | 0.25-3.5 | ||||
DS—113 116 | 0.5-9 | ||||
DS—121 124 | AC 100，110， 127，220 | ≤85% 額定電壓 | 0.1—1.3 | 75VA | |
DS—122 125 | 0.25-3.5 | ||||
DS—123 126 | 380 | 0.5-9 |
3.2繼電器主觸點動作時間一致性為：
DS-111C，DS-111，DS-121，DS-114和DS-124不大于0.06s；
DS-112C，DS-112，DS-122，DS-115和DS-125不大于0.12s；
DS-113C，DS-113，DS-123，DS-116和DS-126不大于0.25s,
注：①動作時間一致性指在同一時間整定點上，測量10次中的**大和**小動作時間之差
②3.1、3.2條中規定的參數系環境溫度為+20℃±5℃。
3.3 熱穩定性
3.3.1DS-111，DS-112，DS-113，DS-114，DS-115，DS-116，DS-121，DS-122，DS-123，DS-124，DS-125和DS-126型繼電器的線圈耐受110%額定電壓，歷時2min，線圈溫升不超過60K。
3.3.2DS-111C，DS-112C和DS-113C型繼電器的線圈長期耐受110％額定電壓。
3.4當電流不大于lA及電壓不大于250V時，在時間常數不超過O.005s的具有電感負荷的直流電路中，觸點的斷開功率為100W。
3.5繼電器各電路對外露非帶電金屬部分及電氣上無聯系的各電路之間的介質強度，應耐受交流50Hz，電壓2kV，歷時1min試驗而無擊穿或閃絡現象。
3.6在**大的延時整定點上，繼電器耐受5000次接通和斷開而無機械的損壞。
注：每小時動作的次數不大于30次。
3.7繼電器的重量約1.5kg。
3.8DS-110，120系列繼電器外形及安裝尺寸見圖2及圖3。
圖2 DS-110，120系列繼電器外形尺寸
a)板前接線開孔 b)板后接線開孔
圖3 DS-110，120系列繼電器開孔尺寸
4 訂貨須知
訂貨時應注明
4.1繼電器的名稱，型號和規格。
4.2繼電器數量。
4.3接線方式(板前接線或板后接線)，若不注明以板后接提供附件。
