| 應用范圍 | 控制 |
|---|---|
| 產品系列 | 3RH11 |
| 觸點負載 | 1 |
| 觸點切換電流 | 1 |
| 觸點切換電壓 | 1 |
| 觸點形式 | 1 |
| 額定電流 | 1.5 |
| 額定電壓 | 220 |
| 防護特征 | 1 |
| 線圈電源 | 1 |
| 線圈功率 | 1 |
| 品牌 | 佳樂 |

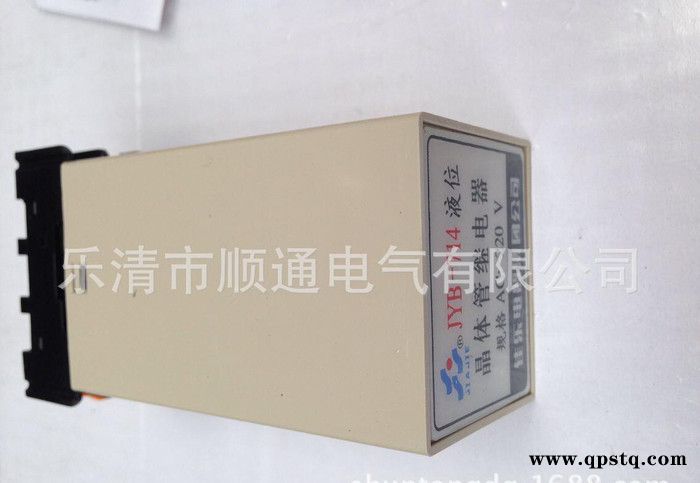

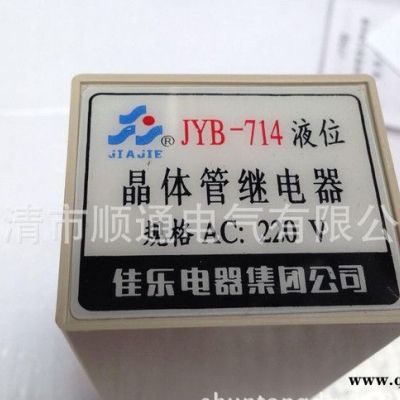

| 型號 | JYB-714 |
液位繼電器:AFR-1液位繼電器,JYB-3液位繼電器,JYB-1液位繼電器,JYB-714液位繼電器,JYB系列晶體管液位繼電器,JYB-714型晶體管液位繼電器,JYB系列晶體管液位繼電器。
一、概述JYB系列水位繼電器可用于科學試驗、工業生產及家用水塔水位自動控制，作為電路中換接電路的自動控制部件。
二、型號定義
1、正常工作條件及安裝條件 1.1使用環境：海擾高度不超過2000米，周圍環境溫度不高于+40℃及不低于-5℃；電源電壓變化范圍為85%-110%額定電壓；在無嚴重震動和**危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃；在雨雪侵襲不到的地方。 1.2垂直或水平安裝。 2、污染等級：污染等級3。
三、技術特征
1、電源電壓：AC（50Hz）24V、36V、110V、127V、220V、380V；DC：24V（其它電壓可定制）； 2、電壽命：≥10×104次； 3、機械壽命：≥100×104次； 4、觸點容量：AC220V 3A；DC220V 0.5A COSφ=1； 5、使用類別：AC-15 DC-13； 6、觸點數量：一組轉換； 7、探頭控制極**大工作電流：50μA； 8、功耗：≤1.5W。
四、接線圖
