| 應用范圍 | 電磁 |
|---|---|
| 產品系列 | 3RH11 |
| 觸點負載 | 5 |
| 觸點切換電流 | 5 |
| 觸點切換電壓 | 220 |
| 觸點形式 | 1 |
| 額定電流 | 5 |
| 額定電壓 | 220 |
| 防護特征 | 44 |
| 線圈電源 | 220 |
| 線圈功率 | 1 |
| 品牌 | 許繼 |
| 型號 | DL-32 |
銷售電話：0577-62759727 13736925020

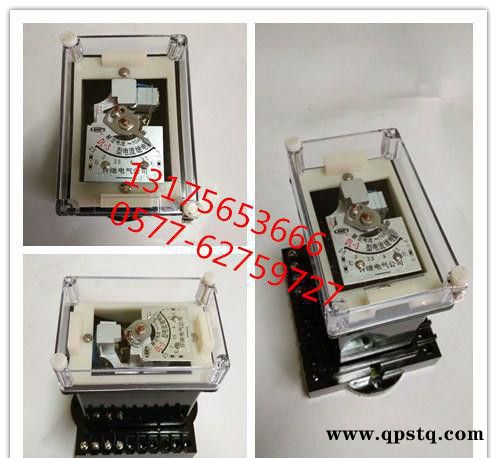

一、用途
DL-31電流繼電器，用于電機保護、變壓器保護和輸電線的過負荷和短路保護線路中，作為起動元件。
二、結構和原理

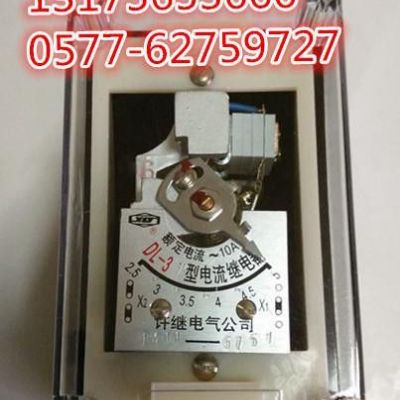

1. 繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因而可使繼電器整定變化一倍。
2. 繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。
3. 繼電器的動作：電流升至整定值或大于整定值時，繼電器**動作，動合觸點閉合，動斷觸點斷開。當電流降低到0.8倍整定值時，繼電器**返回，動合觸點斷開，動斷觸點閉合。
4. 繼電器的內部接線圖見圖1。
三、技術數據
1. 觸點的數量，見表1。
表一
2. 按整定值的范圍來分：每整定值的動作誤差不大于±6％，見表2。
3.繼電器刻度極限誤差不大于6%。
4.動作值的變差不大于6%
5.對于DL-31、32、33、34電流繼電器的返回系數不小于0.8，**大整定電流為200A的不小于0.7。
6.動作時間
6.1在1.1倍動作值時，動作時間不大于0.12s；在2倍動作值，動作時間不大于0.04s。
7. 過電流能力：線圈串聯，從整定值均勻地上升至表3中所列的**大電流時，繼電器不應有使得動合觸點不工作的振動。經五次后，繼電器仍能滿足本技術條件的要求。
8. 過電流：繼電器當加1.75倍整定值或更高時繼電器的動合觸點應無抖動地閉合。
9. 當無外來的碰撞和振動時，繼電器的各整定(**點除外)位置上的工作電流為0.6整定值時，其動斷觸點應可靠地閉合電路。
10. 在動作和返回電流下：繼電器的可動系統不應當停滯在中間位置。
11. 當周圍空氣的相對濕度不大于85％，繼電器的電路對外殼(外殼上的非導電金屬部分)的絕緣電阻，用500V兆歐表測量應當不小于300MΩ。
12. 繼電器的導電部分對外殼(外殼上的非導電金屬部分)的絕緣，能耐受50Hz交流電壓2kV歷時1min的試驗。
13. 觸點斷開容量：當電壓不大于250V及電流不大于2A時，觸點的斷開功率，在具有電感負荷的直流電路(時間常數不大于5×10-3s)中為50W，在交流電路中為250VA。
14. 功率消耗
在**小整定值處，繼電器的線圈所消耗的功率不超過表4的數據。
15. 當周圍介質度為+40℃時，繼電器在表2和表3所示的長期允許電流，電壓下長期工作時，不會有絕緣和其他電氣元件的損壞，而線圈的溫升不大于65℃。
16. 壽命：繼電器電壽命500次，機械壽命為5000次。
四、使用和維護
1.繼電器使用前，需取去外殼，拔出機器，檢查有無在運輸中產生的損壞，如動片碰到磁板，游絲各圈相碰，動牌軸上的摩擦等，為此，將繼電器的指針整定在**整定點上，用手將可動系統往磁板方向轉動，然后放開，可動系統應當轉回到原來位置直到止檔，然后進行必要的調整和整定。
2.繼電器在重新調整時，必須保證：
2.1可動系統的軸向活動量在0.15~0.3mm之間。
2.2動片與磁極間的氣隙，應當保證繼電器在規定的任何工作情況下，動片和磁板不得相碰。
2.3具有動合觸點和動斷觸點的繼電器，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。
2.4當指針由**刻度值旋向**終刻度值時，游絲各圈不相碰。
2.5 繼電器動作時，橋形觸點應當在靜觸點的中心線上滑動(公差±lmm)，動、靜觸點總氣隙不小于2mm。
2.6 靜觸點和**之間的距離應不大于0.3mm。
2.7 在調整繼電器的動作值時，**小整定值的調整主要是改變游絲反作用力的大小，**大整定值的調整，主要是改變動片和磁板間的氣隙等。
2.8 不宜潤滑繼電器軸和軸承。
2.9 不允許用砂紙或其它粗造材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的、柔軟的布片擦干凈，避免用手指接觸觸點。
表四
五、外形及開孔尺寸
本繼電器采用AllK，A11Q殼體結構，外形及安裝開孔尺寸詳見附圖。
