| 加工定制 | 否 |
|---|---|
| 種類 | 速度 |
| 制作工藝 | 集成 |
| 輸出信號 | 模擬型 |
| 品牌 | 上海航振 |
| 型號 | PR970 |

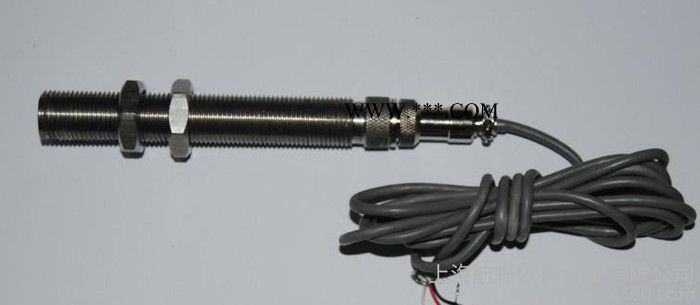

PR-970磁敏轉速傳感器；（美制螺紋，英制螺紋，公制螺紋，非標產品；）可選；
一．概述
普林斯頓PR-970磁敏轉速傳感器由美國普林斯頓磁敏電阻作感應元件，是一種新型的轉速傳感器。核心部件均采用美國進口磁敏電阻作為檢測的元件，再經過全新的信號處理電路令噪聲降低,功能更完善。通過與其它類型齒轉速傳感器的輸出波形對比，所測到轉速的誤差極小以及線性特性具有很好的一致性.它的感應對象為磁性材料或導磁材料，如磁鋼、鐵和電工鋼等。當被測體上帶有凸起（或凹陷）的磁性或導磁材料，隨著被測物體轉動時，傳感器輸出與旋轉頻率相關的脈沖信號，達到測速或位移檢測的發訊目的。
本齒輪轉速傳感器具有如下特點：
● 靈敏度高 高可靠性 壽命長 觸發距離遠 ● 信號觸發為鐵（軟）磁材料
● 可實現遠距離輸送 抗電磁干擾能力強 ● 良好的抗沖擊性和抗震性
二．尺寸圖
注：①齒輪尺寸參數：齒輪外徑：99.3mm；齒數：60；模數：1.57 (以上尺寸只是其中一例，模數在0.5至2均可。)
②安裝傳感器時使尾部與齒輪平面相垂直。
③傳感器引出線分別為：紅色為電源線;黑色為地線;白色為信號輸出線。
由于安裝使用方便，通用性好，已被廣泛應用于各種領域。尤其在低速或超低速非接觸檢測中，有著其它傳感器無法達到的特點,這一特點填補了國內空白磁電傳感器測速范圍50-5000Hz。(，檢測距離只有0.5mm；接近開關無法檢測小模齒)；在中高速非接觸檢測中，可直接替代霍爾開關。
三．技術參數：
1.發訊頻率：0-10kHz
2.供電電源：12-25V(DC)
3.負載電阻：≥1.0kΩ
4.檢測距離：0.5-2.5mm （A3鋼、電工鋼）
5.齒輪模數：m≥1
齒輪材料：A3鋼、電工鋼120℃
6.輸出信號：
波形：矩形波
幅值：近電源電壓
7.環境條件：
溫度：-50℃～130℃
相對濕度：≤85%
8.安裝螺紋：M16×1，M12X1 ，M18X1.5（或定制螺紋）
四：接線方式：
紅色——+24V
黑色——公共負極，
白色——信號
