| 加工定制 | 是 |
|---|---|
| 類型 | 非接觸式 |
| 測量范圍 | CS-1磁阻式轉速傳感器 |
| 產品適用范圍 | 齒輪測速 |
| 品牌 | 上海航振 |
| 型號 | CS-1磁阻式轉速傳感器 |
CS-1轉速傳感器的技術參數
上海航振儀器熱線：18016439309；021-51079279；
1．直流電阻： 450Ω～550Ω 2．測速齒輪： 模數2～4（漸開線）
3．環境溫度： -10～120℃ 4．抗 振 動： 20g 5．螺紋規格： 螺紋M16×1
CS-3轉速傳感器、CS-3F反轉速傳感器技術參數
1．測量范圍： 0～20000個脈沖/秒 2．測量精度： ±1個脈沖/秒 3．安裝距離： ≤1mm
4．齒輪模數： ≥1 5．齒輪厚度： ≥5mm 6．輸出方式： 集電極開路輸出
7．環境溫度： -40～120℃ 8．供電電壓： DC 12V～DC 24V 9．功 耗： 1W
10．螺紋規格： M16×1
上海航振儀器可以根據要求定制！！ 電話：18016439309；021-51079279；

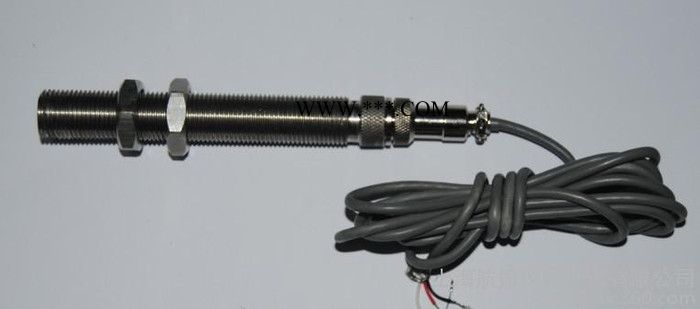

CS-1磁阻式轉速傳感器采用電磁感應原理實現測速，在傳感器前端繞有線圈，，其安裝如圖所示，當齒輪旋轉時，通過傳感器線圈的磁力線發生變化，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數**能測出齒輪的轉速。該傳感器外殼使用不銹鋼，輸出信號強，抗干擾性能好，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。 2．技術參數2.1 直 流 電 阻：200±15Ω(25℃)2.2 測速齒輪形式：模數2 ~ 4（漸開線齒輪）2.3 工 作 溫 度：-10 ~+120℃2.4 抗 振 動：20g2.5 螺 紋 規 格：Φ16傳感器（M16×1）2.6 重 量：約120g2.7 轉速與輸出電壓關系(傳感器與齒輪間隙為0.8mm,60齒，傳感器輸出電壓為峰峰值)
