| 加工定制 | 是 |
|---|---|
| 規格 | M16X1 |
| 適用范圍 | 針對測速齒輪 |
| 品牌 | 航振 |
| 型號 | TR磁電式轉速傳感器 |

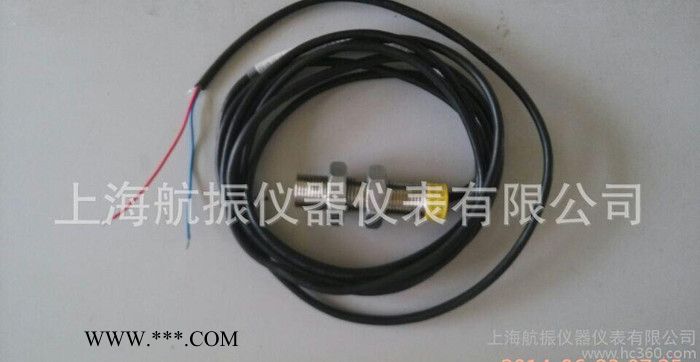

TR磁電式轉速傳感器
品牌：航振
服務熱線：021-51079279.
TR磁電式測速傳感器采用電磁感應原理來達到測速目的。具有輸出信號大，抗干擾性能好，不需外接電源，可在煙霧、油氣、水氣等惡劣環境中使用。
應用領域:
TR磁電式轉速傳感器是針對測速齒輪而設計的發電型傳感器。
當測速齒輪旋轉引起的磁隙變化，在探頭線圈中產生感生電動勢，其幅度與轉速有關，轉速越高輸出電壓越高，輸出頻率與轉速成正比，轉速進一步增高，磁路損耗增大，輸出電勢已趨飽和，當轉速過高時，磁路損耗加劇，電勢銳減。
性能指標:
1、直流電阻：150~200Ω（25℃）
2、被測齒輪形式：模數2~4（漸開線齒輪）
3、工作溫度：-10~+120℃
4、抗振動沖擊：20g
5、螺紋規格：M16×1，M8×1（或客戶要求）
6、殼體長度：60~100mm（可用戶自定義）
7、測量范圍：10~15000r/min（60齒）
8、輸出信號幅值：幅值>200mV
測試條件：發訊齒輪數為60，材料為電工鋼，模數為2，轉速為50r/min，傳感器端面距齒
頂0.6mm）。信號幅值大小，與轉速成正比，與端面和齒頂間隙的大小成反比。
9、輸出電壓波形：
漸開線齒輪—近似正弦波，若齒輪略有偏心則為調幅正弦波；
孔板—近似方波
使用注意事項：
傳感器的端面與被測齒頂間的測試距離為0.25~1.2mm，應根據現場實際情況確定傳感器端面與被測齒輪間的**安全距離。
