| 年最大加工能力 | 100000件 |
|---|---|
| 類型 | 通用配件 |
| 配件適用對象 | 織機配件 |
| 產品用途 | 連接、切離、變速、正反轉 |
| 質保時間 | 半年 |
| 材質 | 金屬 |
| 產地 | 廣東 |
| 適用對象 | 機械設備 |
| 新舊程度 | 全新 |
| 種類 | 織機配件 |
| 品牌 | 佳科離合器 |
| 型號 | JKCB-20KG |
| 加工定制 | 是 |
| 加工周期 | 1-3天 |
| 質量認證 | ISO9001-2000 |
| 年剩余加工能力 | 100000件 |
JKCB-20KG DC24V 25W 4000轉 扭力nm 動摩擦轉距40nm 靜摩擦轉距45nm 面外徑125mm 總重量6kg
| 名稱 | JKCB-5KG DC24V 25W |
| 轉速 | 4000轉 |
| 扭力 | 50nm |
| 動摩擦轉速 | 40nm |
| 靜摩擦轉速 | 45nm |
| 摩擦面外徑 | 125mm |
| 總重量 | 6kg |
JKCB套筒式離合器剖視圖
型號選擇：（可直接點擊，跳到相應型號產品鏈接）
JKCB-1.5KG 軸孔15/20mm
JKCB-2.5KG 軸孔20/25mm
JKCB-5KG 軸孔25/30mm
JKCB-10KG 軸孔30/40mm
JKCB-20KG 軸孔40/50mm
JKCB-40KG 軸孔50/60mm

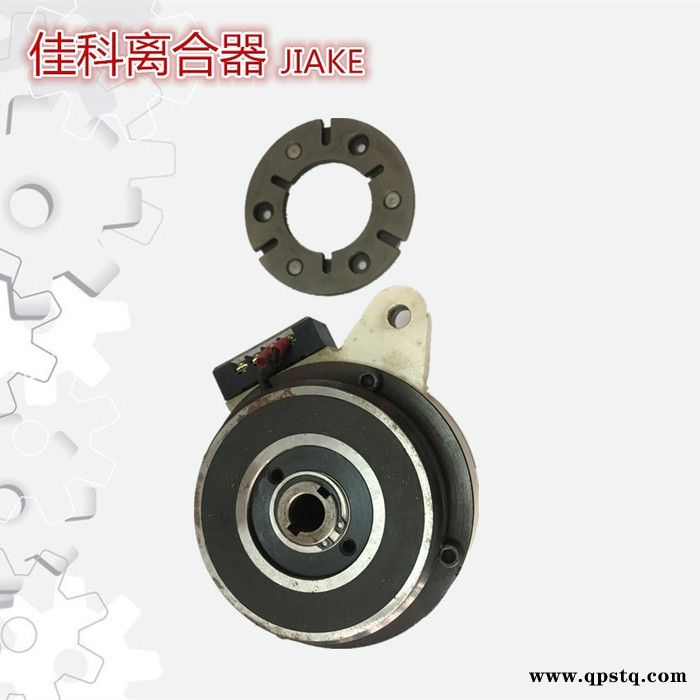

JKCB套筒式離合器
安裝指南
一、電磁離合線圈的安裝方式
1、應對準基準平面，保證磁軛軸線與軸同心，并與基準水平面垂直。
2、注意不要拉斷或者碰到出口線，安裝時先將出口線固定好。
3、因為電磁線圈通電后立即產生磁力，安裝時應選用不導磁材料進行隔磁處理。
4、不能重力敲擊、捶打，謹防變形導致無法安裝使用。
二、離合電樞（轉子）的安裝方式
1、不能用重力或硬物敲擊、捶打電樞（轉子）外圓側面，電樞（轉子）外圓和摩擦面易受損，需用擋圈小心頂入，要保持垂直頂入，不能傾斜。
2、電樞（轉子）應裝在距磁軛容許的軸向間隙內，0.6KG/1.5KG/2.5KG取值0.3-0.5mm,5KG/10KG取值0.8-1.3mm,20KG/40KG取值1.5-2.5mm。
3、電樞（轉子）裝好后應能靈活轉動，軸向和徑向均不能有卡死的情況。
三、銜鐵的安裝方式
1、銜鐵上預留有安裝螺絲孔，將配套的螺絲釘均勻、緩慢擰緊，并涂上少量防松膠，防松膠不能涂太多，太多膠滴進彈片中，會影響彈片的動作，造成彈片不松動，影響產品的使用。
第四步：間隙的調節方式
1、法蘭式離合器通過摩擦力傳遞扭矩，長期使用，會造成摩擦面的磨損，致使間隙增大。法蘭式電樞（轉子）與銜鐵之間的間隙較為合適的標準：0.6KG/1.5KG/2.5KG取值0.2-0.3mm,5KG/10KG取值0.2-0.35mm,20KG/40KG取值0.3-0.5mm。如果間隙大于標準值，則需要重新調節間隙。調整后可以重新正常工作。
2、電磁離合線圈、電樞（轉子）、銜鐵部件端面加工有螺紋孔以便拆裝。
