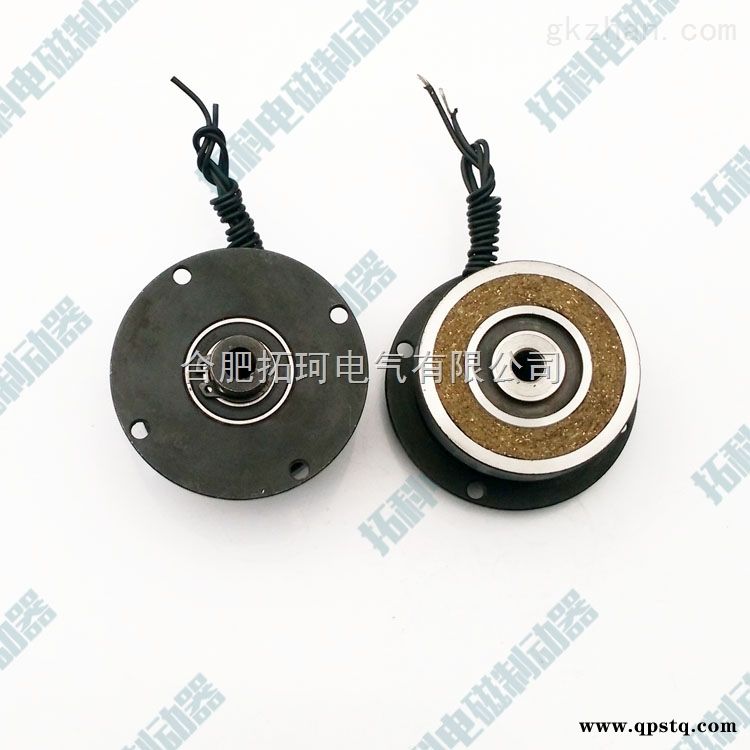

DHM3系列電磁制動器 DHM3-04 DHM3-05 DHM3-08 DHM3-15 DHM3-30 DHM3-40 DHM3-80 DHM3-150 DHM3-200 DHM3-300 DHM3-450 DHM3-600 DHM3-850 DHM3-2000 DHM3-05C DHM3-08C DHM3-15C DHM3-30C DHM3-40C DHM3-80C DHM3-150C DHM3-200C DHM3-300C DHM3-450C DHM3-4S DHM3-5S DHM3-8S DHM3-15S DHM3-20S DHM3-30S DHM3-45S DHM3-60S DHM3-85S DHM3-200S DHM3-8N DHM3-15N DHM3-20N DHM3-30N DHM3-45N DHM3-60N DHM3-85N DHM3-200N
用途
本系列電磁失電制動器是通電電磁吸合，斷電時，彈簧加壓，實現摩擦制動，主要與Y系列電機配套成YEJ系列電磁制動三相異步電機。適用于冶金，建筑，化工，食品，機床，包裝，舞臺，電梯，輪船等機械中，實現快速停車，定位準確，安全制動等目的。
使用條件
本系列制動器在下列條件下能可靠的工作
1.海拔高度不超過2000米，空氣相對濕度不超過85%;
2.周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體和塵埃；
3.工作環境溫度-5~+40℃，摩擦片表面不得有油污；
4.絕緣等級為B級，防護等級為IP23，電壓波動范圍不超過+5%和-15%；
5.工作氣隙不得超過zui大工作氣隙；
6.安裝方式：軸向水平安裝，軸向垂直安裝；
7.工作方式：間歇式工作，連續式工作。
產品結構和工作原理
該系列制動器由磁軛體，勵磁線圈、彈簧、制動盤、銜鐵、花鍵套、手動釋放裝置等組成。安裝于電機后端蓋上（或設備的法蘭盤上），調整安裝螺釘使氣隙到規定值；花鍵套固定于軸上，制動盤在花鍵套上可軸向滑動，制動時產生制動力矩。
當制動器的線圈通電時，線圈產生磁場，銜鐵被磁力吸向磁軛，銜鐵與制動盤脫開，此時制動盤被電機軸帶著正常轉動；當線圈斷電時，磁場消失，銜鐵被彈簧的作用力推向制動盤，產生摩擦扭矩而制動。
扳動“手動釋放裝置”或擰緊“螺釘釋放裝置”，也可使銜鐵釋放，方便設備的安裝和調節。
