| 材料 | 不銹鋼 |
|---|---|
| 產地 | 廣東 |
| 防護等級 | IP65 |
| 輸出信號 | 4~20mA |
| 線性度 | 1%F.S. |
| 制作工藝 | 集成 |
| 種類 | 位移 |
| 材料物理性質 | 磁性材料 |
| 材料晶體結構 | 其他 |
| 遲滯 | 位移傳感器 |
| 品牌 | 賀迪 |
| 型號 | HDM-LG |

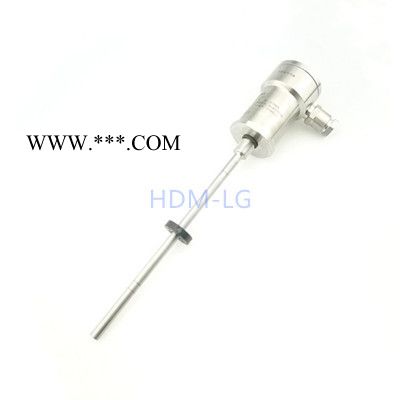

HDM-LG隔爆型位移傳感器防爆氣缸活塞磁尺測量訂制 【產品介紹】：
HDM-LG隔爆型磁致伸縮位移傳感器是應用磁致伸縮原理研制，達到計量級的高精度測量位移的傳感器。因非接觸式連續測量、使用壽命長，高精度、高重復性測量等優點，得到廣泛的應用。磁致伸縮位移傳感器靈活的供電方式和多種可選信號輸出，可應用在各種閉環控制系統中，在國內外要求測量的設備和配套系統中被廣泛應用。
【系列用途】：◆CNG壓縮機
◆基站柴油發電機油箱液位檢測
◆伺服液壓油缸、氣缸活塞
【產品特點】：◆接觸式測量，無磨損
◆位置量輸出
◆單個傳感器可測量1或2個同軸運動位置
◆重復精度高，產品一致性好
【應用概述】：磁致伸縮位移傳感器采用磁致伸縮原理，非接觸式結構，具有使用壽命長，精度高、重復性好等測量優點，在液動式CNG壓縮機（壓縮缸）上得到廣泛的應用。
【產品參數】：供電電源： +24VDC±10%；±15VDC±10% ；+12VDC~+24VDC ±10%
輸出方式： 0～5VDC、0～10VDC、-5～+5VDC、-10～+10VDC 、4～20mADC、Modbus-RTU、Modbus-ASCII、SSI、Profibus、START/STOP等
有效量程范圍： 剛性結構50～5000mm；柔性結構4000~20000mm（可根據客戶特殊要求訂做）
負載特性： 電流信號輸出負載電阻為500Ω；電壓信號輸出負載電流為2mA工作電流＜70mA
非線性誤差: ＜±0.05%F.S.（300mm以下誤差150um）
重復性誤差: ＜±0.002%F.S
分辨率： 模擬采用16BitD/A轉換；數字＜1μm
遲滯: ＜±0.002%F.S.
溫度影響: ＜±0.007%/F.S./℃
工作溫度：-40～+85℃
儲存溫度: -40～+100℃
零點可調范圍: **F.S
滿度可調范圍：**F.S
更新時間: 與量程有關，不超過20ms
測桿材質: 304、316不銹鋼(特殊定制)
電子倉外殼材質： 304
連接形式: A.螺紋連接、B.法蘭連接、C.固定座
出線方式：A.直出電纜線、B.航空插頭、C.接線端子
外殼防護等級： 電子倉IP65、測桿IP68
防爆標志： ExdⅡBT5、ExiaⅡCT6
【產品尺寸圖】：
注：我們提供的產品技術性能指標僅供客戶參考。所有參數均在理想的工作和環境條件下獲得，故這些參數有可能根據實際的客戶工作條件而發生顯著的變化。在產品定義性能指標范圍之內或接近的范圍之內應用我們的產品，上述產品技術性能指標因為要兼顧其他的客戶技術指標要求會存在一定的局限性。因此**終客戶必須驗證預期應用中的性能參數。我們保留隨時更新產品技術指標的權利，恕不另行通知。
