| 材料 | 金屬 |
|---|---|
| 產地 | 廣東 |
| 防護等級 | IP65 |
| 輸出信號 | 4~20mA |
| 線性度 | 1%F.S. |
| 制作工藝 | 集成 |
| 種類 | 位移 |
| 重復性 | 1%F.S. |
| 材料物理性質 | 磁性材料 |
| 材料晶體結構 | 其他 |
| 遲滯 | 位移傳感器 |
| 品牌 | 賀迪 |
| 型號 | HDM-LJ |

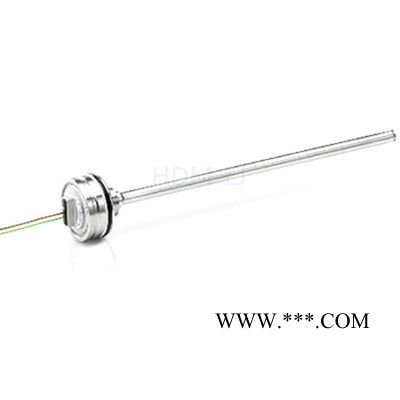

HDM-LJ緊湊型位移傳感器伺服液壓油缸、氣缸活塞檢測 【產品介紹】：
HDM-LJ緊湊型磁致伸縮線性位移傳感器采用磁致伸縮原理制造的高精度、長量程線性、位置測量的液位傳感器，可以測量容罐液面的位置。供電方式靈活，接線方法多種且極為方便，可滿足各種測量、控制、檢測的要求；采用非接觸測量方式，解決了因磨擦、磨損等造成的使用壽命低的問題。該傳感器性能高，壽命長，有良好的環境適應性、可靠性和穩定性，安裝簡單，為用戶使用帶來極大的方便。
portant;background:0px="" center="" !important;"="">
◆橋梁、軌道、隧道沉降檢測
◆基站柴油發電機油箱液位檢測
◆伺服液壓油缸、氣缸活塞
◆氣輪機氣阻閥門
◆水輪機導葉開度
◆交通路基、地鐵支撐墻、山體及建筑物高速公路路基、邊坡沉降檢測
◆核電站、大型水電站
◆高精度機械定位、位移檢測
【產品特點】：
◆穩定性能好，精度夠高，該專用產品的精度達0.1%F.S.，完全滿足客戶1~2mm的精度要求
◆可安裝在液壓和氣壓活塞缸體內
◆無機械磨損，磁致伸縮測量原理
◆正常工作環境壓力 350 bar；峰值工作壓力 450 bar
◆環型磁塊固定引導，非接觸測量
◆無限的機械壽命
◆磁環移動不受速度限制
◆工作電壓范圍寬
◆非常適合水平EMC要求的移動車輛應用
【產品參數】：
供電電源： +24VDC±10%；±15VDC±10% ；+12VDC~+24VDC ±10%
輸出方式： 0～5VDC、0～10VDC、-5～+5VDC、-10～+10VDC 、4～20mADC、Modbus-RTU、Modbus-ASCII、SSI、Profibus、START/STOP等
有效量程范圍： 剛性結構50～5000mm；柔性結構4000~20000mm（可根據客戶特殊要求訂做）
負載特性： 電流信號輸出負載電阻為500Ω；電壓信號輸出負載電流為2mA工作電流＜70mA
非線性誤差: ＜±0.05%F.S.（300mm以下誤差150um）
重復性誤差: ＜±0.002%F.S
分辨率： 模擬采用16BitD/A 轉換；數字＜4μm
遲滯: ＜±0.002%F.S.
溫度影響: ＜±0.007%/F.S./℃
工作溫度： -40～+85℃
儲存溫度: -40～+100℃
零點可調范圍: 100%F.S
滿度可調范圍： 100%F.S
更新時間: 與量程有關，不超過20ms
測桿材質: 304、316不銹鋼(特殊定制)
電子倉外殼材質： 304
連接形式: A.螺紋連接、B.法蘭連接、C.固定座
出線方式： A.直出電纜線、B.航空插頭、C.接線端子
外殼防護等級： 電子倉IP65、測桿IP68
防爆標志： ExdⅡBT5、ExiaⅡCT6
【應用概述】：HDM-L系列磁致伸縮液位傳感器采用磁致伸縮原理，非接觸式結構，具有使用壽命長，精度高、重復性好等測量?jī)?yōu)點，主要應用在油箱液位檢測項目上，而液壓和氣壓缸行業、農林機械、建筑機械、裝/卸載車輛、帶延伸臂之工程車輛中也得到很廣泛的應用。
【產品尺寸圖】：
注：我們提供的產品技術性能指標僅供客戶參考。所有參數均在理想的工作和環境條件下獲得，故這些參數有可能根據實際的客戶工作條件而發生顯著的變化。在產品定義性能指標范圍之內或接近的范圍之內應用我們的產品，上述產品技術性能指標因?yàn)橐骖櫰渌目蛻艏夹g(shù)指標要求會存在一定的局限性。因此，最終客戶必須驗證預期應用中的性能參數。我們保留隨時更新產品技術指標的權利，恕不另行通知。
