| 類型 | 螺桿泵 |
| 材質 | 不銹鋼 |
| 驅動方式 | 電動 |
| 性能 | 變頻 |
| 用途 | 管道泵 |
| 輸送介質 | 水、油、污水、漿 |
| 泵軸位置 | 臥式、立式 |
| 葉輪數目 | 單級 |
| 流量 | 1~600（m3/h） |
| 揚程 | 1~200（m） |
| 轉速 | 2900（rpm） |
| 吸入口徑 | 15~300（mm） |
| 排出口徑 | 15~300（mm） |
| 效率 | 99 |
| 輸出流量 | 1~300 |
| 電壓 | 220/380（V） |
| 功率 | 1~90（kw） |
| 規格 | SRH-100單級304材質,SRH-130單級304材質 |
| 排出壓力 | 1~100 |
| 吸程 | 1~9 |
| 適用范圍 | 管道沖洗 |
| 類別 | 管線乳化機 |
| 適用場所 | 工業生產用 |
| 適用物料 | 食品 |
| 效果 | 高剪切乳化機 |
| 裝置方式 | 固定式 |
| 品牌 | Galileo/伽利略 |
| 型號 | ZB3A |
| 料筒形狀 | 錐形 |

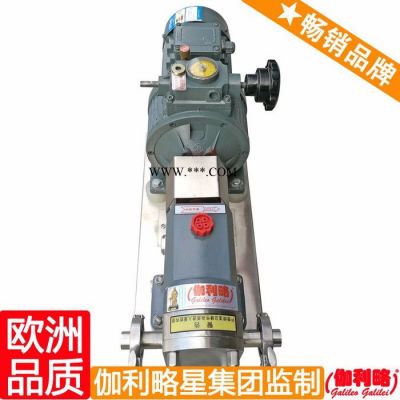

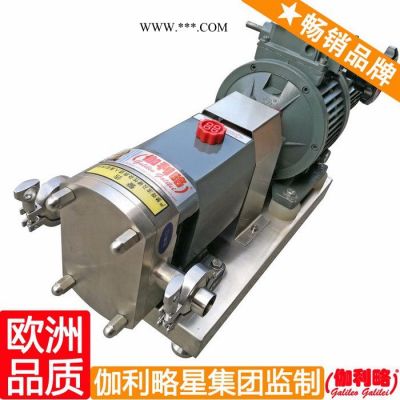

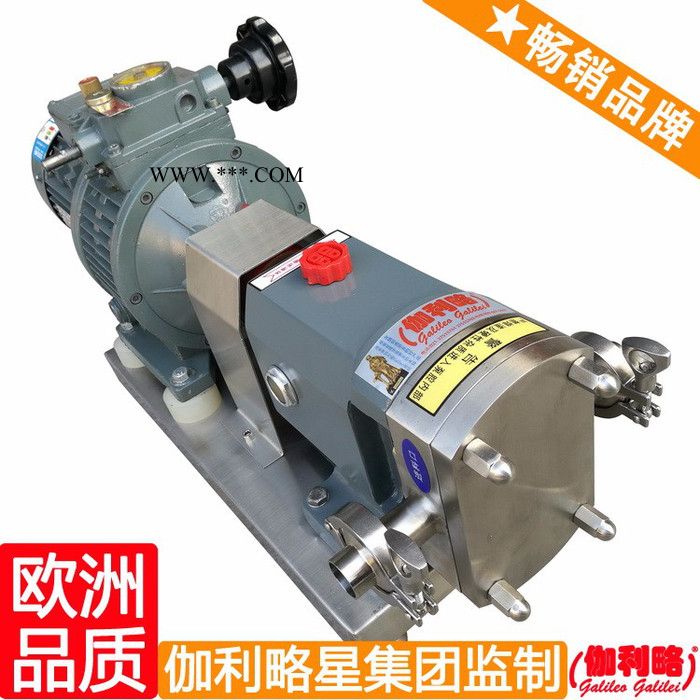

ZB3A衛生級轉子泵簡介：
ZB3A系刊衛生級凸輪轉子泵屬容積式泵，輸送流量可以較精確的控制也可方便地制成變量泵。此泵的轉
速很低．一般在200rpm至600rpm之間，被輔送的物料被平穩地輸出而其成份不會受到破壞。可用于
輸送粘度很高的物質也可以方便地制成輔出壓力較高的品種。
ZB3A衛生級凸輪轉子泵技術參數：
| 型號 | （L） | 轉速(r) | 對應流(L) | 功率kw |
| ZB3A-3 | 3 | 200~500 | 300~800 | 0.55 |
| ZB3A-6 | 6 | 200~500 | 650~1600 | 0.75 |
| ZB3A-8 | 8 | 200~500 | 850~2160 | 1.5 |
| ZB3A-12 | 12 | 200~500 | 1300~3200 | 2.2 |
| ZB3A-20 | 20 | 200~500 | 2100~5400 | 3 |
| ZB3A-30 | 30 | 200~500 | 3200~6500 | 4 |
| ZB3A-36 | 36 | 200~400 | 3800~7600 | 4 |
| ZB3A-52 | 52 | 200~400 | 5600~11000 | 5.5 |
| ZB3A-66 | 66 | 200~400 | 7100~14000 | 7.5 |
| ZB3A-78 | 78 | 200~400 | 9000~18000 | 7.5 |
| ZB3A-100 | 100 | 200~400 | 11000~21600 | 11 |
| ZB3A-135 | 135 | 200~400 | 15000~30000 | 11 |
| ZB3A-160 | 160 | 200~400 | 17000~34000 | 15 |
| ZB3A-200 | 200 | 200~400 | 21600~43000 | 18.5 |
| ZB3A-300 | 300 | 200~400 | 31600~63000 | 22 |
ZB3A衛生級凸輪轉子泵工作原理：
衛生級凸輪轉子泵依靠依靠兩同步反向轉動的轉子(齒數為2-4)在旋轉過程中于進口處產生吸力(真空度)，從而吸入所要輸送的物料。兩轉子將轉子室分隔成幾個小空間，并按a→b→c→d的次序運轉。運轉至位置a時，只有I室中充滿介質; 到位置b時，B室中封閉了部分介質; 到位置c時，A室中也封閉了介質; 到位置d時，A、B室與Ⅱ室相通，介質即被輸送至出料口。如此循環往復，介質(物料)即被源源不斷地輸送出。
ZB3A衛生級凸輪轉子泵產品特點：
。轉子與轉子，轉子與泵體之間保持一定間隙、無摩擦系數，使用壽命長
。裝拆簡單，維護，清洗方便，易損件少。
。高效節能，故障率低，密封可靠，噪音低。
。采用特種材料后，可輸送污泥，污水等曾有固體顆粒的介質。
。可輸送介質粘度為《200萬CP，以廈臺固量60%的漿料。
。配置變頻器后，可以隨意調節流量，井可作一般計量泵試用。
。根據用戶連接要求，可選配法蘭式，螺口式，卡箍式。
。可輸送氣、液、固相混臺物科。
。保溫冷卻泵采用內置式結構，導熱性好。
。移動式泵可以吸取各種桶裝物料，吸入真空度選0.08Mpa。
。根據用戶要求可在泵頭配置衛生級安全閥。
ZB3A衛生級凸輪轉子泵傳動的選擇：
。電機+定整比減速器：這樣的傳動方式簡單，轉子的轉速恒定，也就是決定了流量的不可調性。
。電機+機械摩擦式無圾變速器·這種變速器的變速靠手動調節來實現，其特點是安全可靠，扭距大·流
星無極可調，缺點是非自動調節，較麻煩，調速在運轉過程中進行，不得在停機狀態下調速，其使用
維護參照制造商的使用說明書。
。變頻電機+變頻器，這種方式可實現轉速的自動調節，亦即實現了流量的無緞調理。其優點是自動化程
度高，低速扭距較大，缺點是變頻器的價格較高，其使用維護參照制造商的使用說明書。
。該系列凸輪轉子采廣泛應用于石油化工、精細化工、日用化工、制藥、食品、環保、造紙、浩料、冶金
等行業，在替代進口嘉的應用過程中得到了用戶的一致好評。
ZB3A衛生級凸輪轉子泵外形尺寸：
ZB3A衛生級凸輪轉子泵極限圖表：
ZB3A衛生級凸輪轉子泵分解圖：
