食品機械專用60DF凸輪分割器|上海晟諶凸輪分割器供應
DF系列高速精密凸輪分割器是實現間歇運轉的分度機構。間歇分割器產品具有分度精密高，高速性能好，運轉平穩、傳遞扭矩大、定位自鎖、結構緊湊、體積小、噪音低、壽命長等顯著優點。產品廣泛應用于各種組合機械、食品包裝機械、制藥機械、煙草機械、灌裝成型機械、玻璃陶瓷機械、燈泡機械、以及圓盤式直接自動化、制造裝配自動生產線等機械行業中，并已獲得了使用者的信任與一致好評。

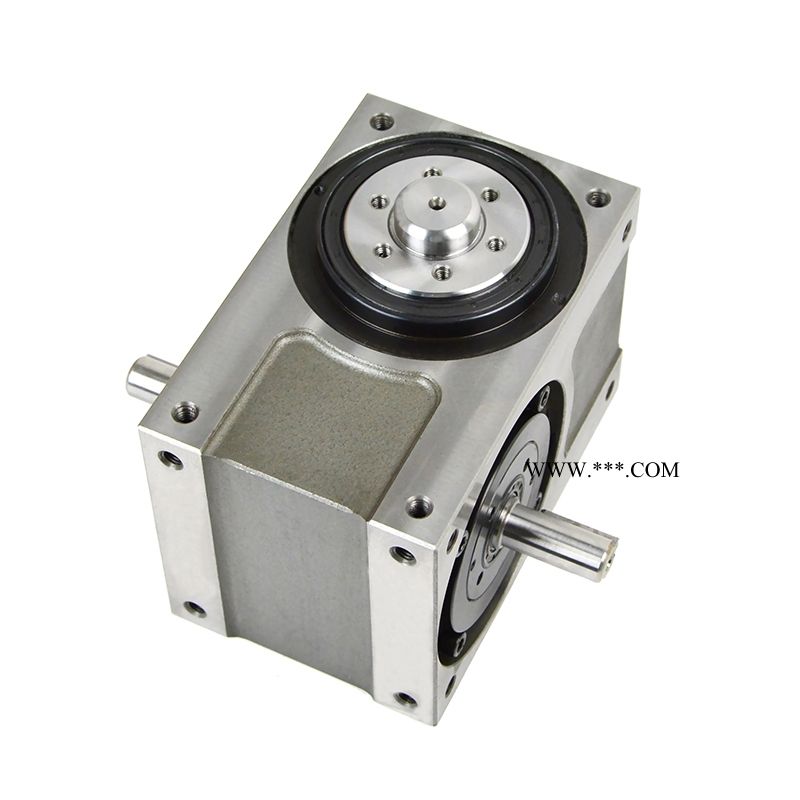

法蘭型（DF）系列
此機種具有重負荷特性，可隨受較大的垂直徑向或軸向壓力，其輸出軸為法蘭盤式設計，有凸緣中心、盤面螺孔、定位、銷孔、固定面寬大，可使鏈接件更具堅實平衡。適用于較大負荷的回轉式圓盤驅動場合，被廣泛使用在各類盤式加工機械及類似機構的產業機械，自動化間歇驅動部，驅動圓盤。
當入力軸旋動時，凸輪滾子按照給定的位移曲線旋轉出力轉塔，而同時又沿肋的斜面滾動。在肋與凸輪的端面平衡的區域里，即在靜態范圍內，滾子接通其軸，但出力轉塔本身并不旋轉。錐度支撐肋通常與兩個或三個凸輪滾子接觸，以便入力軸的旋轉可均勻地傳送到出力軸。如果在錐度支撐肋的凸輪表面和凸輪滾子之間有不順滑情況，則會損害分割器。通過調整軸之間的距離可消除旋轉不順暢的現象。可通過調整預負荷來接近凸輪滾子和凸輪的彈性區，從而加強分割器的剛性。其結構和功能是轉位凸輪和凸輪滾子相結合的性能，能進行高速操作。
1、結構簡單：主要由立體凸輪和分割盤兩部分組成。
2、動作準確：無論在分割區，還是靜止區，都有準確的定位。完全不需要其它鎖緊元件。可實現任意確定的動靜比和分割數。
3、傳動平穩：立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低。
4、輸出分割精度高：分割器的輸出精度一般≤± 30 〃。高者可達≤± 15 〃。
5、高速性能好：分割器立體凸輪和分割輪屬無間隙嚙合傳動，沖擊振動小，可實現高速.
