臺灣潭子分割器 大陸昆山總代理商直銷

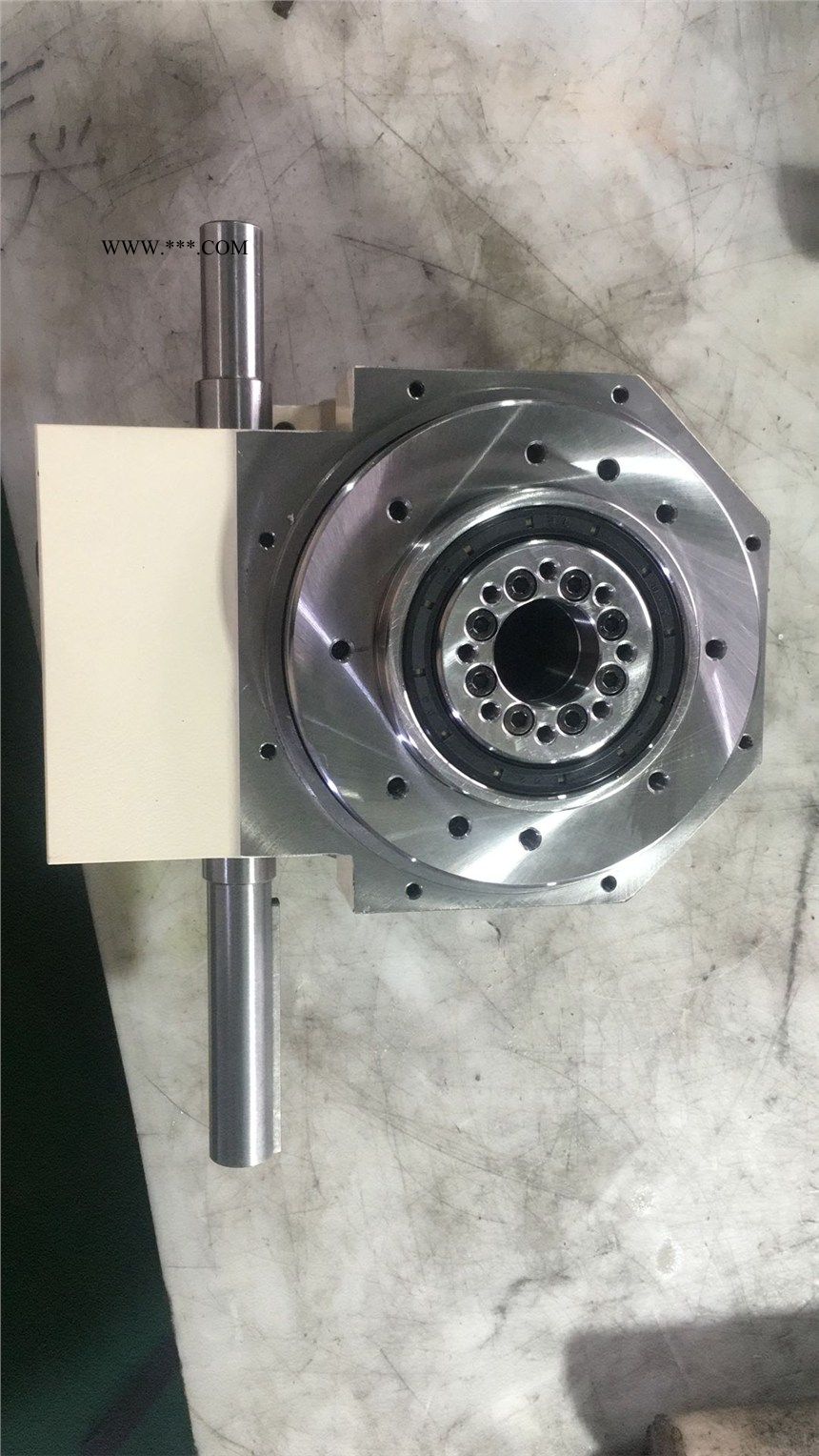

110DT平臺桌面型分割器概述：
| | 品牌：潭子 | 加工定制：是 | 特點： 1.壽命長：凸輪加工工藝為滲透加研磨，硬化層為5mm左右，普通的為碳化處理，硬化層最*為0.5mm。 2.高品質：內部的軸承為日本進口，NSK/NTN. 表層噴漆為隔膜式干性防銹油。 4.免保養，除更換油以外，一萬小時以下無需進行維修。 5.精度高。標準精度為±30".可定制精度為±15" |
| 產品認證：ISO9001 | 用途：重負載機械 | ||
| 凸輪旋轉方向：左、右 | 入力軸組力方向：S1、S2、S3 | ||
| 規格：80、110、140、180、210、250、350、438 | |||
| 驅動角：90°、120°、150°、180°、210°、240°、270°、300° | |||
| 定位分割等份：2、3、4、5、6、8、10、12、16 | |||
| 凸輪連動曲線：變形臺形曲線、變形正弦曲線、變形等速度曲線、有理式仿線 | |||
技術參數：
| 出力軸 容許徑 向負荷（C1） | 出力軸 容許軸 向負荷（C2） | 出力軸 容許力 矩(Ts): | 入力軸 容許徑 向負荷（C3） | 入力軸 最*彎 曲力矩（C4） | 入力軸 最*扭 矩（C5） | 入力軸 的CD2 （注1） | 定位分 割精度 | 重量 |
| 860 kgf | 420 kgf | 參考力矩表kgf-m | 300 kgf | 250 kgf | 25 kgf-m | 0.01 kgf-m2 | ±30 Sec. | 50 |
注1：入力軸的CD2是在停留范圍內的數值。 注2：C1至C5數值是達到安全系數=2時的數值
尺寸圖：
性能：
1.高速性能
在精密加工的凸輪和凸輪滾子的錐度支撐肋上施加預負荷，完全避免了后退，使運動可靠和高速。完全受控的加速度減少了由于負荷或震動產生的撞擊。
2.簡單的機構。
由一個凸輪和出力轉塔組成，不需要其他的部件，提供所需的任何間歇運動。
3.平穩運動
由于出力轉塔的設計是在任何位置連續運轉（無論是角、速度和、或加速度）因此，傳動裝置運轉平穩，無振動和噪音。
2.正確的傳動裝置機構
甚至在分度和停止的時候，滾子固定在規定的位置，從而不需要任何鎖定元件。
8.獨特的安裝
與其他的分割器不同，我公司的分度傳動裝置為袖珍型，可按各種不同的角度進行安裝。
潤滑油和保養
應特別注意選擇潤滑油，因為不正確的選擇會降低精確度和縮短精密本機械的壽命。
潤滑油添加劑由各種化學複合物組成，其含量因生產廠家不同而異。因此，避免混合不同的種類，甚至也不能混合不同種類而用途不同的潤滑油。
潤滑油粘度
| 馬達回轉數 | 0-20 | 20-100 | 100-200 | 200-300 | 300-400 | >400 |
| 粘度 | >680 | 680-460 | 460-360 | 320-220 | 220-150 | 150-68 |
1、入力軸回轉數有變動情形時，以使用最*回轉數（Nmax）和使用最*回轉數（Nmin）之幾何平均數為原則
（Nmax*Nmin）或以最長使用之回轉數來決定潤滑油之年度。
2、入力軸回轉數剛好在預變化粘度界限時，應使用較高粘度油品。
裝配注意事項：
安裝入力軸和出力軸
固定方法 ，傳動件，如聯接器、皮帶輪、鏈輪和圓形臺的固定方法如下：
1.固定凸緣面 2.固定扳手 3.固定銷
如果采用固定銷，應注意銷之間有沒有空隙。采用如圖所以示的比率固定更加有效。
入力軸傳動
如果入力軸不能平穩旋轉，那么，轉矩會超載，機器將會振動和發生噪音，然后發生故障。
減速傳動發動機連接，有輕微的后退現象，時規皮帶用于減速傳動發動機的傳動。
