上海奉賢精密凸輪分割器|組裝行業專用多工位凸輪分割器

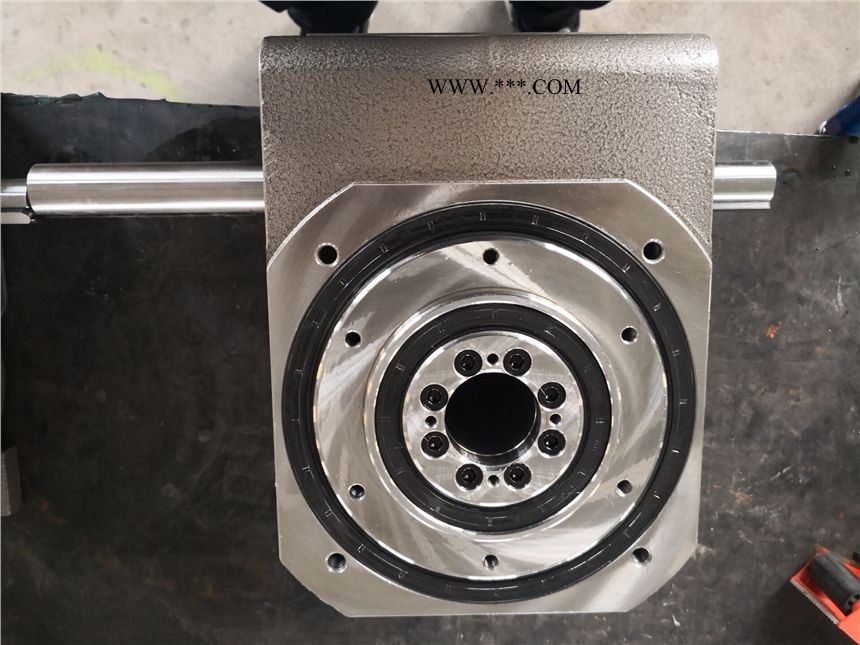

此系列機種之尺寸設計特性與平臺桌面型功能類似，于驅動運轉上可承受超大軸向負載及垂直徑向壓力，在輸出端有一凸起固定盤面及大孔徑空心軸，可搭配設置動態、靜態自動化周邊設備，可將動力源之電、油、氣等管路置于空心孔內，此系列機種廣泛應用于重負載、直結自動化設備之各類機構及產業機械等，作同步自動化間歇驅動。
當入力軸旋動時，凸輪滾子按照給定的位移曲線旋轉出力轉塔，而同時又沿肋的斜面滾動。在肋與凸輪的端面平衡的區域里，即在靜態范圍內，滾子接通其軸，但出力轉塔本身并不旋轉。錐度支撐肋通常與兩個或三個凸輪滾子接觸，以便入力軸的旋轉可均勻地傳送到出力軸。如果在錐度支撐肋的凸輪表面和凸輪滾子之間有不順滑情況，則會損害分割器。通過調整軸之間的距離可消除旋轉不順暢的現象。可通過調整預負荷來接近凸輪滾子和凸輪的彈性區，從而加強分割器的剛性。其結構和功能是轉位凸輪和凸輪滾子相結合的性能，能進行高速操作。
上海奉賢精密凸輪分割器型號有：70DA/90DA/110DA/150DA/190DA/230DA/330DA/450DA
1、結構簡單：主要由立體凸輪和分割盤兩部分組成。
2、動作準確：無論在分割區，還是靜止區，都有準確的定位。完全不需要其它鎖緊元件。可實現任意確定的動靜比和分割數。
3、傳動平穩：立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低。
4、輸出分割精度高：分割器的輸出精度一般≤± 30 〃。高者可達≤± 15 〃。
5、高速性能好：分割器立體凸輪和分割輪屬無間隙嚙合傳動，沖擊振動小，可實現高速，達 900rPm.
型號的選擇：
每一種機械有其各自的轉矩負荷限制。使用我們產品目錄的公式計算轉矩負荷，選擇合適的型號。在選擇及其型號時如果有任何疑問，請與我們聯系。
安裝入力軸和出力軸
●固定方法
傳動件，如聯接器、皮帶輪、鏈輪和圓形轉臺的固定方法如下：
1、固定扳手
2、固定鎖
3、固定凸緣面
如果采用固定鎖，應注意鎖之間有沒有空隙。
